സി‌എൻ‌സി ഫൈബർ ലേസർ കട്ടിംഗ് മെഷീൻ എക്‌സ്‌ചേഞ്ച് ടേബിളിനൊപ്പം സ്റ്റെയിൻ‌ലെസ് സ്റ്റീൽ ഷീറ്റ് കട്ടർ

ഉൽപ്പന്നത്തിന്റെ വിവരം

സർട്ടിഫിക്കേഷൻ: സി.ഇ.
പേയ്‌മെന്റ്, ഷിപ്പിംഗ് നിബന്ധനകൾ:
മിനിമം ഓർഡർ അളവ്: 1 സെറ്റ്
വില: ചർച്ചചെയ്യാവുന്ന
പാക്കേജിംഗ് വിശദാംശങ്ങൾ: 1 * 40 ജിപി കണ്ടെയ്നർ
ഡെലിവറി സമയം: 30 ദിവസം
പേയ്‌മെന്റ് നിബന്ധനകൾ: എൽ / സി, ഡി / എ, ടി / ടി, ഡി / പി, വെസ്റ്റേൺ യൂണിയൻ

വിശദമായ ഉൽപ്പന്ന വിവരണം

അപ്ലിക്കേഷൻ ::	എല്ലാ മെറ്റൽ മെറ്റീരിയലും	കട്ടി കുറയ്ക്കൽ:	എസ്എസ് 10 എംഎം വരെ, എംഎസ് 22 സെന്റിമീറ്റർ വരെ
ലേസർ തരം ::	നാര്	CNC അല്ലെങ്കിൽ അല്ല ::	അതെ
കൂളിംഗ് മോഡ് ::	വാട്ടർ കൂളിംഗ്	സോഫ്റ്റ്വെയർ നിയന്ത്രിക്കുക ::	സൈപ്‌കട്ട്
ഗ്രാഫിക് ഫോർമാറ്റ് പിന്തുണയ്ക്കുന്നു ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	ഉത്ഭവ സ്ഥലം::	ചൈന
മോഡൽ നമ്പർ::	TY-6020JB	വിൽപ്പനാനന്തര സേവനം നൽകി ::	വിദേശത്ത് സേവന യന്ത്രങ്ങളിൽ എഞ്ചിനീയർമാർ ലഭ്യമാണ്
കൃത്യത ആവർത്തിക്കുന്നു ::	+ -0.03 മിമി	ഓപ്പറേറ്റിങ് താപനില::	0 ° C-45 ° C.
പ്രവർത്തിക്കുന്ന ഈർപ്പം ::	5%-95%	ലേസർ ഉറവിടം:	ചൈനീസ് അല്ലെങ്കിൽ ഇറക്കുമതി
വോൾട്ടേജ്::	AC380V ± 10% 50HZ (60HZ)	കട്ടിംഗ് ഏരിയ:	6000x2000 മിമി

ഉൽപ്പന്ന വിവരണം

പൂർണ്ണ പരിരക്ഷിത കവറുള്ള ജെബി സീരീസിന്റെ ഫൈബർ ലേസർ കട്ടിംഗ് മെഷീൻ
സ്റ്റെയിൻ‌ലെസ് സ്റ്റീൽ, കാർബൺ സ്റ്റീൽ, ഗാൽവാനൈസ്ഡ് പ്ലേറ്റ് തുടങ്ങിയവയ്ക്ക് പ്രത്യേകിച്ചും അനുയോജ്യം.
ഷീറ്റ് മെറ്റൽ ഉൽപ്പന്നങ്ങൾ, ഉരുക്ക് ഘടന, കൃത്യമായ യന്ത്രങ്ങൾ, ഓട്ടോ ഭാഗങ്ങൾ, ഗ്ലാസുകൾ, ആഭരണങ്ങൾ,
നെയിംപ്ലേറ്റ്, പരസ്യംചെയ്യൽ, കരക ra ശല വസ്തുക്കൾ, ഇലക്ട്രോണിക്സ്, കളിപ്പാട്ടങ്ങൾ, പാക്കേജിംഗ്, മറ്റ് വ്യവസായങ്ങൾ

ഫൈബർ ലേസർ കട്ടിംഗ് മെഷീന്റെ പ്രധാന സവിശേഷതകൾ

മെഷീൻ ബോഡി:
1. 8 മില്ലീമീറ്റർ സ്റ്റീൽ ഘടനയുള്ള തായ്‌യിയുടെ മെഷീൻ ബോഡി, 600 ℃ ചൂട് ചികിത്സ, കൃത്യമായ വെൽഡിംഗ്, വികലമാക്കാതെ 20 വർഷത്തെ ഉപയോഗം ഉറപ്പാക്കാൻ.
2. മഗ്നീഷ്യം അലോയ് കാസ്റ്റിംഗുള്ള ഗാൻട്രി, രൂപഭേദം കൂടാതെ ശക്തമായ സ്ഥിരത, വേഗത്തിലുള്ള ചലനം.
3. മെഷീൻ ബോഡിയുടെ ഇരുവശത്തും ഉയർന്ന ദക്ഷതയുള്ള സോണിംഗ് പുകവലി സംവിധാനം, ശക്തമായ സെഗ്മെന്റഡ് പൊടി, പുകവലി ശേഖരണം എന്നിവ ഇത് തൊഴിലാളികൾക്ക് ദോഷം കുറയ്ക്കും.
4. ഇറക്കുമതി ചെയ്ത കൃത്യത ഫ്ലേഞ്ച് റിഡ്യൂസറും സെർവോ മോട്ടോറും, വേഗത്തിൽ പ്രവർത്തിക്കുന്ന വേഗത.
5. മെഷീൻ ബെഡിൽ 70 ബ്ലേഡുകളും 6 സ്ലൈഡ് ബാറുകളും, മെഷീൻ മുന്നറിയിപ്പ് കുറയ്ക്കുന്നതിന് ക്ലോസ് ബ്ലേഡുകളും, ഷീറ്റുകൾ എളുപ്പത്തിൽ അപ്‌ലോഡ് ചെയ്യാനും ഡ download ൺലോഡ് ചെയ്യാനും സിലിണ്ടറുകളിൽ പ്രവർത്തിക്കുന്ന സ്ലൈഡ് ബാറുകൾ.
6. ഫ്ലെക്സിബിൾ ലോഡിംഗ് ബോക്സ് മുന്നിലും ഇരുവശത്തും മെഷീൻ വർക്കിംഗ് അവസ്ഥയ്ക്ക് ബോധ്യപ്പെടുത്തുന്നതാണ്.

സവിശേഷത

ലേസർ ഉറവിട മീഡിയം	നാര്
കട്ടിംഗ് ശ്രേണി (L * W)	6000 എംഎം × 2000 എംഎം
ഇസെഡ് ആക്സിൽ സ്ട്രോക്ക്	250 എംഎം
പരമാവധി. പൊസിഷനിംഗ് വേഗത	120 മീ / മിനിറ്റ്
എക്സ്, വൈ ആക്സിൽ മാക്സ്. വേഗത വർദ്ധിപ്പിക്കുക	1.0 ജി
കൂളിംഗ് ഫോം	വെള്ളം തണുപ്പിക്കൽ
ലേസർ തരംഗദൈർഘ്യം	1070nm
ലേസർ ഉറവിടത്തിന്റെ power ട്ട്‌പുട്ട് പവർ	1000W / 1500W / 2000W 2500W / 3000W / 4000W (ഓപ്ഷണൽ)
മി. കട്ടിംഗ് വിടവ്	0.1 മിമി
X, Y, Z ആക്സിലുകളുടെ സ്ഥാന നിർണ്ണയ കൃത്യത	± 0.03 മി.മീ.
X, Y, Z ആക്സിലുകളുടെ ആവർത്തിച്ചുള്ള സ്ഥാന കൃത്യത	± 0.01 മിമി
കട്ടിംഗ് മെറ്റീരിയലിന്റെ കനം (മെറ്റീരിയൽ അനുസരിച്ച്)	0.2 - 25 എംഎം
ഡ്രൈവർ മോഡൽ	ഇറക്കുമതി ചെയ്ത സെർവോ മോട്ടോർ
വൈദ്യുതി ആവശ്യകത	380 വി, 50/60 ഹെർട്സ്
പ്രവർത്തന താപനില	0-45
തുടർച്ചയായ ജോലി സമയം	24 മണിക്കൂർ
യന്ത്ര ഭാരം	ഏകദേശം 12000 കിലോ
വൈദ്യുതി വിതരണത്തിന്റെ ആകെ പരിരക്ഷണ നില	IP54

കട്ടി കനം റഫറൻസ് പട്ടിക

ലേസർ പവർ	പരമാവധി കട്ടിംഗ് കനം
ലേസർ പവർ	കാർബൺ സ്റ്റീൽ (എംഎം)	സ്റ്റെയിൻ‌ലെസ് സ്റ്റീൽ (എംഎം)	അലുമിനിയം (എംഎം)	താമ്രജാലം (എംഎം)
800W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
റഫറൻസിനായി മാത്രം പാരാമീറ്റർ

അപ്ലൈഡ് മെറ്റീരിയലുകൾ

സ്റ്റെയിൻ‌ലെസ് സ്റ്റീൽ, കാർബൺ സ്റ്റീൽ, അലോയ് സ്റ്റീൽ, സിലിക്കൺ സ്റ്റീൽ, സ്പ്രിംഗ് സ്റ്റീൽ, ഗാൽ‌വാനൈസ് പ്ലേറ്റ്, അച്ചാർ‌ഡ് പ്ലേറ്റ്, ബ്രാസ് പ്ലേറ്റ്, കോപ്പർ പ്ലേറ്റ്, അലുമിനിയം പ്ലേറ്റ്, മുതലായവ
ഫൈബർ ലേസർ കട്ടിംഗ് മെഷീന്റെ പ്രയോജനങ്ങൾ
1. പരമ്പരാഗത ലേസറുമായി താരതമ്യപ്പെടുത്തുക, ഫൈബർ ലേസർ കൂടുതൽ പരിസ്ഥിതി സംരക്ഷണമാണ്:
2. വളരെ കുറഞ്ഞ consumption ർജ്ജ ഉപഭോഗം: ഫൈബർ ലേസറിന്റെ ഫോട്ടോ ഇലക്ട്രിക് പരിവർത്തന കാര്യക്ഷമത പരമ്പരാഗത ലേസറിനേക്കാൾ 15 മടങ്ങ് കൂടുതലാണ്.
3. ഉയർന്ന ലേസർ സ്പോട്ട് ഗുണമേന്മ: സിംഗിൾ-മൊഡ്യൂൾ ലേസർ ഉറവിടം
4. കുറഞ്ഞ ഉപഭോഗം: സ്പെയർ പാർട്സ് പ്രൊട്ടക്റ്റീവ് ലെൻസും നോസലും മാത്രമാണ്. വ്യത്യസ്ത ലേസർ പവർ ഉള്ള 6KW മുതൽ 16KW വരെ വൈദ്യുത ഉപഭോഗം.
5. ഉയർന്ന ഓട്ടോമേഷൻ: ഡിജിറ്റൽ നിയന്ത്രണം സ്വീകരിക്കുന്നു, സോഫ്റ്റ്വെയർ നേരിട്ട് മുറിക്കുന്നതിലേക്ക് ഞങ്ങൾക്ക് ഓട്ടോ കാർഡിൽ നിന്ന് ഫയൽ ഇറക്കുമതി ചെയ്യാൻ കഴിയും, ഏത് കരക act ശല വസ്തുക്കളും മുറിക്കാൻ കഴിയും, മാത്രമല്ല ബുദ്ധിപരമായ ടൈപ്പ്സെറ്റിംഗ് പ്രവർത്തനവുമുണ്ട്, അതിനാൽ അസംസ്കൃത വസ്തുക്കളുടെ ചിലവ് പരമാവധി ലാഭിക്കാൻ കഴിയും.
6. ഉയർന്ന കട്ടിംഗ് കാര്യക്ഷമത: ലേസറിന്റെ പ്രക്ഷേപണ സവിശേഷതകൾ കാരണം, സംഖ്യാ നിയന്ത്രണം സാക്ഷാത്കരിക്കുന്നതിന് ലേസർ കട്ടിംഗ് മെഷീനിൽ നിരവധി സെറ്റ് സിഎൻസി വർക്ക് ബെഞ്ച് സജ്ജീകരിച്ചിരിക്കുന്നു. വ്യത്യസ്ത ആകൃതി മുറിക്കുന്നതിന് നിങ്ങൾ സി‌എൻ‌സി പ്രോഗ്രാം മാറ്റേണ്ടതുണ്ട്, അതുപോലെ തന്നെ ദ്വിമാന കട്ടിംഗ്, ത്രിമാന കട്ടിംഗ് എന്നിവ.

വിശദമായ ചിത്രങ്ങൾ

	പേര്:മെഷീൻ ബോഡിയും ആക്സസറീസയും 600 ℃ ചൂട് ചികിത്സ, അടുപ്പത്തുവെച്ചു 24 മണിക്കൂർ തണുപ്പിക്കൽ, കൃത്യമായ CO2 പരിരക്ഷണ വെൽഡിംഗ്, വികലമാക്കാതെ 20 വർഷത്തെ ഉപയോഗം ഉറപ്പാക്കാൻ. b. സിൻക്രണസ് എക്സ് / വൈ / ഇസെഡ് അക്ഷങ്ങൾ: ഇസഡ്-ആക്സിസിന് 150 എംഎം പ്രവർത്തിപ്പിക്കാൻ കഴിയും, ഇത് പലതരം മെറ്റൽ ഷീറ്റുകൾ മുറിക്കാൻ അനുയോജ്യമാണ്. c. ഉയർന്ന നിലവാരം അതിന്റെ മോടിയും എളുപ്പത്തിലുള്ള പരിപാലനവും ഉറപ്പുനൽകുന്നു.
പേര്:എസി സെർവോ മോട്ടോറും ഡ്രൈവറും ഇറക്കുമതി ചെയ്ത സെർവോ മോട്ടോറും (രണ്ട് സെർവോ മോട്ടോറുകൾ പ്രവർത്തിപ്പിക്കുന്ന വൈ-ആക്സിസും) അത്യാധുനിക പ്ലാനറ്ററി റിഡ്യൂസറും സ്ഥിരവും കൃത്യവും വിശ്വസനീയവുമായ ഡ്രൈവ് ഉറപ്പാക്കുന്നു.
	പേര്:കൃത്യമായ ലീനിയർ ഗൈഡുകൾ വിപുലമായ കട്ടിംഗ് സിസ്റ്റം, ലേസർ പവർ, സെർവോ പ്രസ്ഥാനം എന്നിവ പരസ്പരം യോജിക്കുന്നു, ഉയർന്ന പ്രോസസ്സിംഗ് വേഗതയും കൃത്യതയും ഉറപ്പാക്കുന്നതിന് ഇറക്കുമതി ചെയ്ത ഉയർന്ന കൃത്യത ഗിയറും റാക്ക് ഡ്രൈവ് സിസ്റ്റവും കൈമാറ്റം ചെയ്യാവുന്ന ഇരട്ട വർക്ക് ടേബിളും ..
പേര്:കട്ടിംഗ് ഹെഡ് കോൺടാക്റ്റ്ലെസ് കട്ടിംഗ് ഹെഡിന് ഓട്ടോ ഹൈറ്റ് ട്രാക്കിംഗ്, ആന്റി-കൂട്ടിയിടി എന്നിവയുടെ പ്രവർത്തനം ഉണ്ട്, ഇത് ഒരേ output ട്ട്പുട്ട് പവറിൽ കട്ടിംഗ് വേഗത, സുഗമത, കട്ടിംഗ് കൃത്യത എന്നിവ വളരെയധികം മെച്ചപ്പെടുത്തുന്നു. ഒറ്റവാക്കിൽ പറഞ്ഞാൽ, കട്ടിംഗ് കാര്യക്ഷമത വർദ്ധിപ്പിക്കാൻ കഴിയും.
	പേര്:ലേസർ സോഴ്‌സ്ഫാസ്റ്റ് വേഗത, ഉയർന്ന കൃത്യതയുള്ള കട്ടിംഗ് ലൈൻ, സുഗമമായ കട്ടിംഗ് എഡ്ജ്

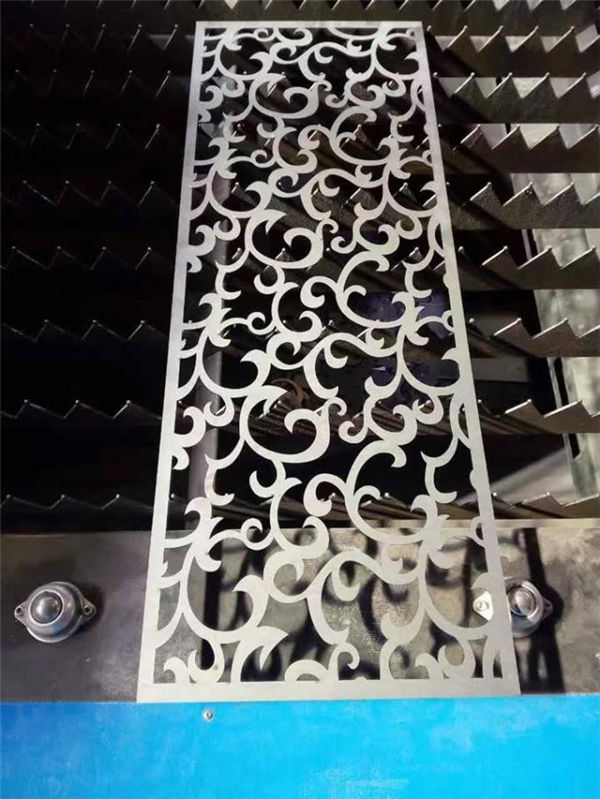

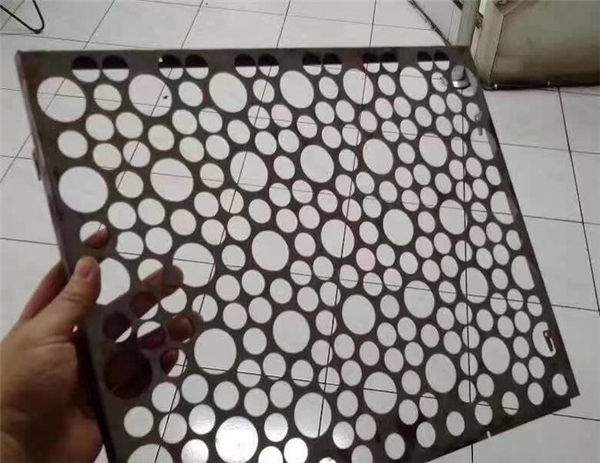

കട്ടിംഗ് സാമ്പിളുകൾ

പരിശീലനം

വിൽപ്പനാനന്തര സേവനം, പരിശീലനം മുതൽ മെഷീൻ ഇൻസ്റ്റാളേഷൻ വരെ (3 വഴികൾ):
1. ഇൻസ്റ്റാളേഷൻ, ഓപ്പറേഷൻ, മെയിന്റനൻസ്, ട്രബിൾ-ഷൂട്ടിംഗ്, ഇ-മെയിൽ, ഫാക്സ്, ടെലിഫോൺ / വാട്ട്‌സ്ആപ്പ് / സ്കൈപ്പ് // എന്നിവ വാഗ്ദാനം ചെയ്യുന്ന സാങ്കേതിക ഗൈഡ്, വീഡിയോ, ഉപയോക്താവിന്റെ മാനുവൽ എന്നിവ ഇംഗ്ലീഷിൽ പരിശീലിപ്പിക്കുക. ഇൻസ്റ്റാളേഷൻ, ഉപയോഗിക്കുന്നതോ ക്രമീകരിക്കുന്നതോ ആയ ചില പ്രശ്നങ്ങൾ.
2. നിങ്ങളുടെ കമ്പനിക്ക് സാങ്കേതിക വിദഗ്ധരെ ഞങ്ങളുടെ ഫാക്ടറിയിൽ എത്തിച്ച് ഉപകരണങ്ങളെയും ഓപ്പറേറ്റിങ് അവശ്യവസ്തുക്കളെയും കുറിച്ച് അറിയാൻ കഴിയും, 3-5 ദിവസം മതിയായ പരിശീലന സമയം, പരിശീലന ഉള്ളടക്കം ഇപ്രകാരമാണ്:
a) സാധാരണ ഡ്രോയിംഗ് സോഫ്റ്റ്വെയർ പരിശീലനം;
b) പരിശീലന നടപടിക്രമങ്ങൾ മെഷീൻ ഓൺ, ഓഫ്;
സി) നിയന്ത്രണ പാനലിന്റെയും സോഫ്റ്റ്വെയർ പാരാമീറ്ററുകളുടെയും പ്രാധാന്യം, പാരാമീറ്ററുകൾ ശ്രേണിയുടെ ക്രമീകരണം
d) യന്ത്രത്തിന്റെ അടിസ്ഥാന ശുചീകരണവും പരിപാലനവും;
e) സാധാരണ ഹാർഡ്‌വെയർ ട്രബിൾഷൂട്ടിംഗ്;
f) പ്രവർത്തനത്തിന്റെ ജാഗ്രത.
3. ഡോർ-ടു-ഡോർ ഇൻസ്ട്രക്ഷൻ പരിശീലന സേവനം. വിസ, യാത്രാ ചെലവ്, താമസം എന്നിവ ഉപഭോക്താവിന്റെ ചിലവിൽ ആയിരിക്കും. പരിശീലന കാലയളവിൽ ഞങ്ങളുടെ രണ്ട് എഞ്ചിനീയർമാർക്കും ഒരു വിവർത്തകൻ ക്രമീകരിക്കുന്നതാണ് നല്ലത്. പരിശീലന സമയം: 3-5 ദിവസം.

വാറന്റി

a) .1 മുഴുവൻ മെഷീനിനുമുള്ള വർഷം (മനുഷ്യനിർമിത നാശനഷ്ടങ്ങൾ ചർച്ചചെയ്യുന്നു.).
b) .ലേസർ ഉറവിടം 2 വർഷത്തെ വാറന്റി
സി) .ജീവിതം പരിപാലിക്കുന്നതും സ്പെയർ പാർട്സ് വിതരണവും
d) .ഓപറേഷൻ സ്റ്റാഫുകൾക്ക് സ training ജന്യ പരിശീലനം. (എഞ്ചിനീയർക്ക് വിദേശത്തേക്ക് പോകാം എന്നത് ചർച്ചകളാണ്.)
