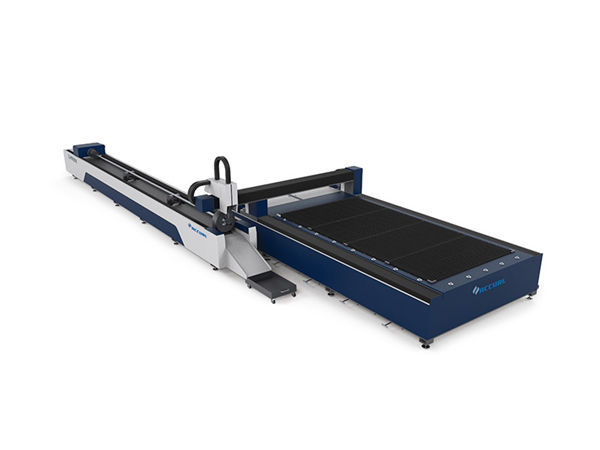

മെറ്റൽ ട്യൂബുകൾ 3 ഡി ലേസർ കട്ടിംഗ് മെഷീൻ / ഓട്ടോ പൈപ്പ് കട്ടിംഗ് മെഷീൻ

ഉൽപ്പന്നത്തിന്റെ വിവരം

സർട്ടിഫിക്കേഷൻ: സി.ഇ.
പേയ്‌മെന്റ്, ഷിപ്പിംഗ് നിബന്ധനകൾ:
മിനിമം ഓർഡർ അളവ്: 1 സെറ്റ്
വില: ചർച്ചചെയ്യാവുന്ന
പാക്കേജിംഗ് വിശദാംശങ്ങൾ: 1 * 20 ജിപി കണ്ടെയ്നർ
ഡെലിവറി സമയം: 30 ദിവസം
പേയ്‌മെന്റ് നിബന്ധനകൾ: എൽ / സി, ഡി / എ, ടി / ടി, ഡി / പി, വെസ്റ്റേൺ യൂണിയൻ, എൽ / സി
വിതരണ കഴിവ്: പ്രതിമാസം 50 സെറ്റുകൾ

വിശദമായ ഉൽപ്പന്ന വിവരണം

അപ്ലിക്കേഷൻ ::	എല്ലാ മെറ്റൽ മെറ്റീരിയലും	കട്ടി കുറയ്ക്കൽ:	എസ്എസ് 10 എംഎം വരെ, എംഎസ് 22 സെന്റിമീറ്റർ വരെ
ലേസർ തരം ::	നാര്	CNC അല്ലെങ്കിൽ അല്ല ::	അതെ
കൂളിംഗ് മോഡ് ::	വാട്ടർ കൂളിംഗ്	സോഫ്റ്റ്വെയർ നിയന്ത്രിക്കുക ::	സൈപ്‌കട്ട്
ഗ്രാഫിക് ഫോർമാറ്റ് പിന്തുണയ്ക്കുന്നു ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	ഉത്ഭവ സ്ഥലം::	ചൈന
മോഡൽ നമ്പർ::	TY-3015DG	വിൽപ്പനാനന്തര സേവനം നൽകി ::	വിദേശത്ത് സേവന യന്ത്രങ്ങളിൽ എഞ്ചിനീയർമാർ ലഭ്യമാണ്
കൃത്യത ആവർത്തിക്കുന്നു ::	+ -0.03 മിമി	ഓപ്പറേറ്റിങ് താപനില::	0 ° C-45 ° C.
പ്രവർത്തിക്കുന്ന ഈർപ്പം ::	5%-95%	പ്രോസസ്സിംഗ് ശ്രേണി:	20-130 മിമീ 3000 മിമി
വോൾട്ടേജ്::	AC380V ± 10% 50HZ (60HZ)	കട്ടിംഗ് ഏരിയ:	3000 * 1500 മിമി സ്റ്റാൻ‌ഡേർഡ്, വലുത് ഇഷ്ടാനുസൃതമാക്കാൻ‌ കഴിയും

മെഷീൻ ബോഡി

1. രൂപഭേദം കൂടാതെ 20 വർഷത്തെ ഉപയോഗം ഉറപ്പാക്കാൻ 8 എംഎം സ്റ്റീൽ ഘടന, 600 ℃ ചൂട് ചികിത്സ, കൃത്യമായ വെൽഡിംഗ് എന്നിവയുള്ള ഞങ്ങളുടെ മെഷീൻ ബോഡി.
2. മഗ്നീഷ്യം അലോയ് കാസ്റ്റിംഗുള്ള ഗാൻട്രി, രൂപഭേദം കൂടാതെ ശക്തമായ സ്ഥിരത, വേഗത്തിലുള്ള ചലനം.
3. മെഷീൻ ബോഡിയുടെ ഇരുവശത്തും ഉയർന്ന ദക്ഷതയുള്ള സോണിംഗ് പുകവലി സംവിധാനം, ശക്തമായ സെഗ്മെന്റഡ് പൊടി, പുകവലി ശേഖരണം എന്നിവ ഇത് തൊഴിലാളികൾക്ക് ദോഷം കുറയ്ക്കും.
4. ഇറക്കുമതി ചെയ്ത കൃത്യത ഫ്ലേഞ്ച് റിഡ്യൂസറും സെർവോ മോട്ടോറും, വേഗത്തിൽ പ്രവർത്തിക്കുന്ന വേഗത.
5. മെഷീൻ ബെഡിൽ 70 ബ്ലേഡുകളും 6 സ്ലൈഡ് ബാറുകളും, മെഷീൻ മുന്നറിയിപ്പ് കുറയ്ക്കുന്നതിന് ക്ലോസ് ബ്ലേഡുകളും, ഷീറ്റുകൾ എളുപ്പത്തിൽ അപ്‌ലോഡ് ചെയ്യാനും ഡ download ൺലോഡ് ചെയ്യാനും സിലിണ്ടറുകളിൽ പ്രവർത്തിക്കുന്ന സ്ലൈഡ് ബാറുകൾ.
6. ഫ്ലെക്സിബിൾ ലോഡിംഗ് ബോക്സ് മുന്നിലും ഇരുവശത്തും മെഷീൻ വർക്കിംഗ് അവസ്ഥയ്ക്ക് ബോധ്യപ്പെടുത്തുന്നതാണ്.

ഫൈബർ ലേസർ കട്ടിംഗ് മെഷീന്റെ പ്രയോജനം

1) മികച്ച ബീം ഗുണനിലവാരം: ചെറിയ ഫോക്കസ് വ്യാസവും ഉയർന്ന പ്രവർത്തനക്ഷമതയും, ഉയർന്ന നിലവാരവും.
2) ഉയർന്ന കട്ടിംഗ് വേഗത: കട്ടിംഗ് വേഗത മിനിറ്റിന് 60 മി
3) സ്ഥിരതയുള്ള ഓട്ടം: മുൻനിര ലോക ഇറക്കുമതി ഫൈബർ ലേസറുകൾ സ്വീകരിക്കുന്നത്, സ്ഥിരതയുള്ള പ്രകടനം, പ്രധാന ഭാഗങ്ങൾക്ക് കഴിയും
100,000 മണിക്കൂറിൽ എത്തുക;
4) ഫോട്ടോ ഇലക്ട്രിക് പരിവർത്തനത്തിനുള്ള ഉയർന്ന ദക്ഷത: CO2 ലേസർ കട്ടിംഗ് മെഷീനുമായി താരതമ്യപ്പെടുത്തുക,
ഫൈബർ ലേസർ കട്ടിംഗ് മെഷീന് മൂന്ന് മടങ്ങ് ഫോട്ടോ ഇലക്ട്രിക് പരിവർത്തന കാര്യക്ഷമതയുണ്ട്
5) കുറഞ്ഞ ചെലവും കുറഞ്ഞ പരിപാലനവും: energy ർജ്ജം ലാഭിക്കുകയും പരിസ്ഥിതിയെ സംരക്ഷിക്കുകയും ചെയ്യുക. ഫോട്ടോ ഇലക്ട്രിക് പരിവർത്തന നിരക്ക്
25-30% വരെ. കുറഞ്ഞ വൈദ്യുത വൈദ്യുതി ഉപഭോഗം, ഇത് പരമ്പരാഗത CO2 ലേസറിന്റെ 20% -30% മാത്രമാണ്
കട്ടിംഗ് മെഷീൻ. ഫൈബർ ലൈൻ ട്രാൻസ്മിഷൻ ആവശ്യമില്ല ലെൻസ് പ്രതിഫലിപ്പിക്കുക, പരിപാലന ചെലവ് ലാഭിക്കുക;
6) എളുപ്പമുള്ള പ്രവർത്തനങ്ങൾ: ഫൈബർ ലൈൻ ട്രാൻസ്മിഷൻ, ഒപ്റ്റിക്കൽ പാത്തിന്റെ ക്രമീകരണം ഇല്ല;
7) സൂപ്പർ ഫ്ലെക്സിബിൾ ഒപ്റ്റിക്കൽ ഇഫക്റ്റുകൾ: കോം‌പാക്റ്റ് ഡിസൈൻ, വഴക്കമുള്ള നിർമ്മാണ ആവശ്യകതകൾ.

സവിശേഷത

ലേസർ ഉറവിട മീഡിയം	നാര്
കട്ടിംഗ് ശ്രേണി (L * W)	3000 എംഎം × 1500 എംഎം
ഇസെഡ് ആക്സിൽ സ്ട്രോക്ക്	250 എംഎം
പരമാവധി. പൊസിഷനിംഗ് വേഗത	120 മീ / മിനിറ്റ്
എക്സ്, വൈ ആക്സിൽ മാക്സ്. വേഗത വർദ്ധിപ്പിക്കുക	1.0 ജി
കൂളിംഗ് ഫോം	വെള്ളം തണുപ്പിക്കൽ
ലേസർ തരംഗദൈർഘ്യം	1070nm
ലേസർ ഉറവിടത്തിന്റെ power ട്ട്‌പുട്ട് പവർ	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (ഓപ്ഷണൽ)
മി. കട്ടിംഗ് വിടവ്	0.1 മിമി
X, Y, Z ആക്സിലുകളുടെ സ്ഥാന നിർണ്ണയ കൃത്യത	± 0.03 മി.മീ.
X, Y, Z ആക്സിലുകളുടെ ആവർത്തിച്ചുള്ള സ്ഥാന കൃത്യത	± 0.01 മിമി
കട്ടിംഗ് മെറ്റീരിയലിന്റെ കനം (മെറ്റീരിയൽ അനുസരിച്ച്)	0.2 - 25 എംഎം
ഡ്രൈവർ മോഡൽ	ഇറക്കുമതി ചെയ്ത സെർവോ മോട്ടോർ
വൈദ്യുതി ആവശ്യകത	380 വി, 50/60 ഹെർട്സ്
പ്രവർത്തന താപനില	0-45
തുടർച്ചയായ ജോലി സമയം	24 മണിക്കൂർ
യന്ത്ര ഭാരം	ഏകദേശം 12000 കിലോ
വൈദ്യുതി വിതരണത്തിന്റെ ആകെ പരിരക്ഷണ നില	IP54

വിശദമായ ചിത്രങ്ങൾ

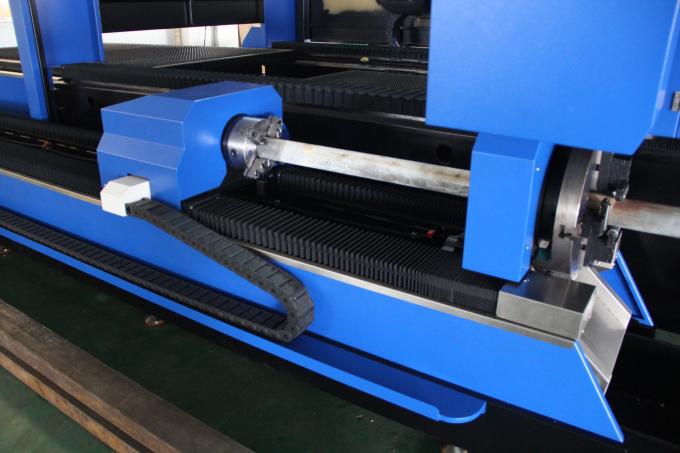

	പേര്: മെഷീൻ ബോഡിയും ആക്‌സസ്സോറിയയും 600 ℃ ചൂട് ചികിത്സ, അടുപ്പത്തുവെച്ചു 24 മണിക്കൂർ തണുപ്പിക്കൽ, കൃത്യമായ CO2 പരിരക്ഷണ വെൽഡിംഗ്, വികലമാക്കാതെ 20 വർഷത്തെ ഉപയോഗം ഉറപ്പാക്കാൻ. b. സിൻക്രണസ് എക്സ് / വൈ / ഇസെഡ് അക്ഷങ്ങൾ: ഇസഡ്-ആക്സിസിന് 150 എംഎം പ്രവർത്തിപ്പിക്കാൻ കഴിയും, ഇത് പലതരം മെറ്റൽ ഷീറ്റുകൾ മുറിക്കാൻ അനുയോജ്യമാണ്. c. ഉയർന്ന നിലവാരം അതിന്റെ മോടിയും എളുപ്പത്തിലുള്ള പരിപാലനവും ഉറപ്പുനൽകുന്നു.
പേര്:എസി സെർവോ മോട്ടോറും ഡ്രൈവറും ഇറക്കുമതി ചെയ്ത സെർവോ മോട്ടോറും (രണ്ട് സെർവോ മോട്ടോറുകൾ പ്രവർത്തിപ്പിക്കുന്ന വൈ-ആക്സിസും) അത്യാധുനിക പ്ലാനറ്ററി റിഡ്യൂസറും സ്ഥിരവും കൃത്യവും വിശ്വസനീയവുമായ ഡ്രൈവ് ഉറപ്പാക്കുന്നു.
	പേര്:കൃത്യമായ ലീനിയർ ഗൈഡുകൾ വിപുലമായ കട്ടിംഗ് സിസ്റ്റം, ലേസർ പവർ, സെർവോ പ്രസ്ഥാനം എന്നിവ പരസ്പരം യോജിക്കുന്നു, ഉയർന്ന പ്രോസസ്സിംഗ് വേഗതയും കൃത്യതയും ഉറപ്പാക്കുന്നതിന് ഇറക്കുമതി ചെയ്ത ഉയർന്ന കൃത്യത ഗിയറും റാക്ക് ഡ്രൈവ് സിസ്റ്റവും കൈമാറ്റം ചെയ്യാവുന്ന ഇരട്ട വർക്ക് ടേബിളും ..
പേര്:കട്ടിംഗ് ഹെഡ് കോൺടാക്റ്റ്ലെസ് കട്ടിംഗ് ഹെഡിന് ഓട്ടോ ഹൈറ്റ് ട്രാക്കിംഗ്, ആന്റി-കൂട്ടിയിടി എന്നിവയുടെ പ്രവർത്തനം ഉണ്ട്, ഇത് ഒരേ output ട്ട്പുട്ട് പവറിൽ കട്ടിംഗ് വേഗത, സുഗമത, കട്ടിംഗ് കൃത്യത എന്നിവ വളരെയധികം മെച്ചപ്പെടുത്തുന്നു. ഒറ്റവാക്കിൽ പറഞ്ഞാൽ, കട്ടിംഗ് കാര്യക്ഷമത വർദ്ധിപ്പിക്കാൻ കഴിയും.
	പേര്:ലേസർ സോഴ്‌സ്ഫാസ്റ്റ് വേഗത, ഉയർന്ന കൃത്യതയുള്ള കട്ടിംഗ് ലൈൻ, സുഗമമായ കട്ടിംഗ് എഡ്ജ്

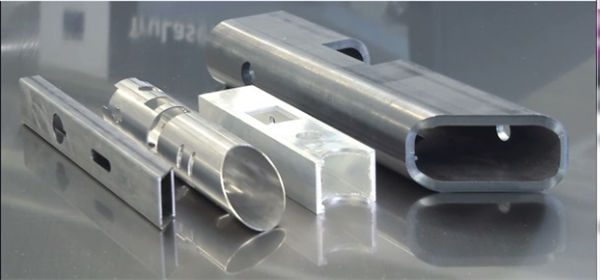

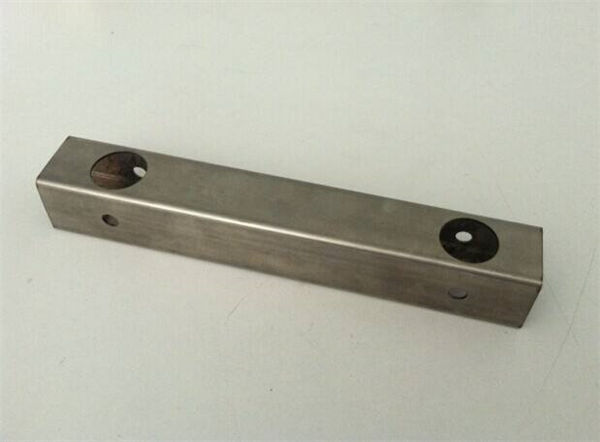

കട്ടിംഗ് സാമ്പിളുകൾ

പരിശീലനം

കരാർ ഒപ്പിട്ട ശേഷം, നിങ്ങളുടെ കമ്പനിക്ക് സാങ്കേതിക വിദഗ്ധരെ ഞങ്ങളുടെ ഫാക്ടറിയിൽ എത്തിച്ച് ഉപകരണങ്ങളെയും ഓപ്പറേറ്റിങ് അവശ്യവസ്തുക്കളെയും കുറിച്ച് അറിയാൻ കഴിയും, മതിയായ പരിശീലന സമയം 1-3 ദിവസം, പരിശീലന ഉള്ളടക്കം ഇപ്രകാരമാണ്:
a) സാധാരണ ഡ്രോയിംഗ് സോഫ്റ്റ്വെയർ പരിശീലനം;
b) പരിശീലന നടപടിക്രമങ്ങൾ മെഷീൻ ഓൺ, ഓഫ്;
സി) നിയന്ത്രണ പാനലിന്റെയും സോഫ്റ്റ്വെയർ പാരാമീറ്ററുകളുടെയും പ്രാധാന്യം, പാരാമീറ്ററുകൾ ശ്രേണിയുടെ ക്രമീകരണം;
d) യന്ത്രത്തിന്റെ അടിസ്ഥാന ശുചീകരണവും പരിപാലനവും;
e) സാധാരണ ഹാർഡ്‌വെയർ ട്രബിൾഷൂട്ടിംഗ്;
f) പ്രവർത്തനത്തിന്റെ ജാഗ്രത
