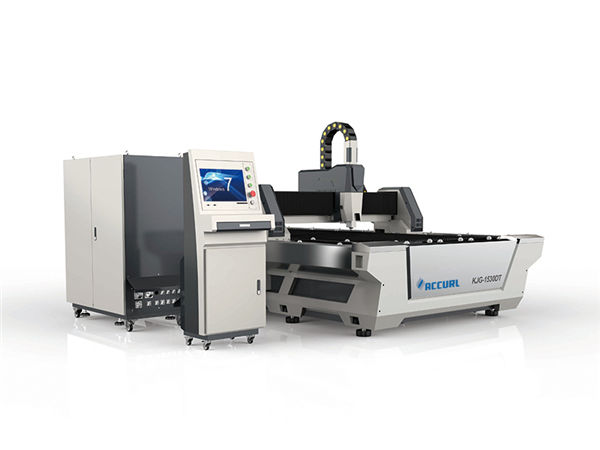

കോംപാക്റ്റ് ഡിസൈൻ ഇൻഡസ്ട്രിയൽ ലേസർ കട്ടിംഗ് മെഷീൻ ഉയർന്ന കട്ടിംഗ് സ്പീഡ് 380 വി

കോംപാക്റ്റ് ഡിസൈൻ ഇൻഡസ്ട്രിയൽ ലേസർ കട്ടിംഗ് മെഷീൻ ഉയർന്ന കട്ടിംഗ് സ്പീഡ് 380 വി

ഉൽപ്പന്നത്തിന്റെ വിവരം


സർട്ടിഫിക്കേഷൻ: സിഇ / എഫ്ഡിഎ
പേയ്‌മെന്റ്, ഷിപ്പിംഗ് നിബന്ധനകൾ:
മിനിമം ഓർഡർ അളവ്: 1 സെറ്റ്
വില: ഓരോ സെറ്റിനും യുഎസ്ഡി
പാക്കേജിംഗ് വിശദാംശങ്ങൾ: ഇരുമ്പ് ബൈൻഡിംഗ് ബെൽറ്റുള്ള മരം ബോക്സ്
ഡെലിവറി സമയം: 20-30 പ്രവൃത്തി ദിവസങ്ങൾ
പേയ്‌മെന്റ് നിബന്ധനകൾ: ടി / ടി, എൽ / സി, വെസ്റ്റേൺ യൂണിയൻ
വിതരണ കഴിവ്: പ്രതിവർഷം 2000 യൂണിറ്റുകൾ

വിശദമായ ഉൽപ്പന്ന വിവരണം


ലേസർ തരം:ഫൈബർ ലേസർ ഉറവിടംകട്ടിംഗ് ഏരിയ:വ്യാസം 20-200 മിമി
കൂളിംഗ് മോഡ്:വാട്ടർ കൂളിംഗ്അപ്ലിക്കേഷൻ:ബാധകമായ മെറ്റീരിയൽ
പ്രവർത്തന വോൾട്ടേജ്:380 വി / 50 ഹെർട്സ്ഫോക്കസ് രീതി:പിന്തുടരുകയും യാന്ത്രികമായി ക്രമീകരിക്കുകയും ചെയ്യുക
പ്രക്ഷേപണ രീതി:ഗിയറും റാക്കുംലേസർ പവർ:500W 1000W 2000W 4000W
വർക്ക്ടേബിൾ മാക്സ് ലോഡ്:1000 കിലോഎക്സ് / വൈ ആക്സിസ് പോസിറ്റിയോ:0.05 / 1000 മിമി
കട്ടിംഗ് വേഗത:0-60000 മിമി / മിനിറ്റ്ക്ലാസ്:ക്ലാസ് 4 ലേസർ

ഉൽപ്പന്ന വിവരണം


ലേസർ തരംഫൈബർ ലേസർ
ലേസർ ബ്രാൻഡ്IPG / Maxphotonics
ലേസർ പവർ500W (1000W / 2000W / 4000W ഓപ്ഷണൽ)
ജോലി ചെയ്യുന്ന സ്ഥലം1500mmX3000mm 1300x2500mm ഓപ്ഷണൽ
പ്രവർത്തന പട്ടികസ്ഥിരമായ പ്രവർത്തന പട്ടിക
നിയന്ത്രണ സംവിധാനംപി‌എം‌സി പൂർണ്ണ-അടച്ച ലൂപ്പ് സെർ‌വോ നിയന്ത്രണം
ഡ്രൈവിംഗ് മോഡ്ഇരട്ട ഗിയർ റാക്ക് ഡ്രൈവിംഗ്
നിഷ്‌ക്രിയ / പ്രോസസ്സിംഗ് വേഗത72 മി / മിനിറ്റ് / 36 മി / മിനിറ്റ്
സ്ഥാന കൃത്യത0.05 മിമി
പരിരക്ഷണ സംവിധാനംഎൻക്ലോഷർ പരിരക്ഷണം
ലേസർ ഹെഡ്പ്രിസിടെക് / ലേസർ മെക്ക്
വൈദ്യുതി വിതരണംAC220V ± 5% 50 / 60Hz / AC380V ± 5% 50 / 60Hz
മൊത്തം പവർ7KW ~ 11KW
ഫ്ലോർ സ്പേസ്5.6mX3.2m (നിശ്ചിത പട്ടിക)
സാധാരണ കൂട്ടിയിടിമെറ്റൽ നെസ്റ്റിംഗ് സോഫ്റ്റ്വെയർ, 3 തരം ഗ്യാസ് സ്രോതസ്സുകളുടെ ഇരട്ട-സമ്മർദ്ദ ഗ്യാസ് റൂട്ട്, ഡൈനാമിക് ഫോക്കസ്, വിദൂര കൺട്രോളർ തുടങ്ങിയവ.

കട്ടിംഗ് പൈപ്പ് വിശദാംശം


കട്ടിംഗ് നീളം6000 മിമി
വ്യാസം20 മിമി -200 മിമി
കുറഞ്ഞത് ശേഷിക്കുന്ന മെറ്റീരിയൽ250 മിമി
എക്സ് അക്ഷം230 മിമി
Y അക്ഷം6500 മിമി
ഇസെഡ് അക്ഷം175 മിമി
സ്ഥാന കൃത്യത0.05 മിമി
സ്ഥാനം കൃത്യത0.03 മിമി
എക്സ് ആക്സിസിനായി പരമാവധി ചലിക്കുന്ന വേഗത40 മി / മിനിറ്റ്
Y അക്ഷത്തിനായി പരമാവധി ചലിക്കുന്ന വേഗത500 മിമി / സെ
ത്വരിതപ്പെടുത്തൽ1 ജി
വലുപ്പം (L * W * H)12000 * 1800 * 2400 മിമി
ഭാരം3800 കിലോ

പ്രധാന സവിശേഷതകൾ


• കോംപാക്റ്റ് ഡിസൈൻ വൈവിധ്യമാർന്ന ആപ്ലിക്കേഷനുകൾക്ക് സൗകര്യമൊരുക്കുന്നു.
L ലേസർ നിയന്ത്രണ പ്രവർത്തനമുള്ള സി‌എൻ‌സി.
Ref പ്രതിഫലന സെൻസറുകളുള്ള റിസോണേറ്റർ.
P CNC ഉപയോഗിച്ച് ഓരോ കഷണത്തിനും സ്വയമേവ പൊരുത്തപ്പെടുന്ന ഫീഡ് വേഗതയും പവർ output ട്ട്പുട്ടും ഉപയോഗിച്ച് കഷണങ്ങൾക്കും കട്ടിംഗ് പ്ലാനുകൾക്കുമായുള്ള ലളിതമായ പ്രോഗ്രാം.
Dyn ഉയർന്ന ചലനാത്മക ഉപകരണങ്ങൾ.
Ig ദൃ ig ത: നിർമ്മാണത്തിന്റെ സ്ഥിരത കാരണം ഉയർന്ന ശക്തി കൈമാറ്റം.
Ura ഡ്യൂറബിളിറ്റി: അടച്ച ഡ്രൈവറുകൾ.
• പ്രവേശനക്ഷമത: സ്പെയർ പാർട്സ് സേവനം
Ain സ്റ്റെയിൻ‌ലെസ്, കാർബൺ, അലുമിനിയം, ടൈറ്റാനിയം, നോൺ-ഫെറസ് ലോഹങ്ങൾ എന്നിവ മുറിക്കുന്നതിന് പ്രാഥമികമായി അനുയോജ്യമായ അപ്ലിക്കേഷനുകൾ
W ഫൈബർ ലേസർ പവർ സോഴ്‌സ് ഓപ്ഷനുകൾ 300W മുതൽ 3KW വരെ
CO2 നെ അപേക്ഷിച്ച് കുറഞ്ഞ പരിപാലന ആവശ്യകതകളും പ്രവർത്തന ചെലവും ഫൈബർ വാഗ്ദാനം ചെയ്യുന്നു
Acc സ്ഥാന കൃത്യത <+/- 0.04 മിമി
• ജാപ്പനീസ് സെർവോ മോട്ടോറുകളും ഡ്രൈവറുകളും
• ഡ്രൈവ് സിസ്റ്റം എക്സ്-ആക്സിസ് ബോൾ സ്ക്രൂ ഡ്രൈവ്, റാക്ക്, പിനിയൻ ഗിയർ ഉള്ള വൈ-ആക്സിസ് സ്ക്വയർ റെയിൽ
Voltage പ്രവർത്തന വോൾട്ടേജ്: 380 വി, 50 ഹെർട്സ് / 60 ഹെർട്സ്
Year 2 വർഷത്തെ വാറന്റി ലേസർ മെഷീൻ ഭാഗങ്ങൾ ഉൾക്കൊള്ളുന്നു. ഞങ്ങളുടെ ഓപ്‌ഷണൽ വാറന്റി വിപുലീകരണങ്ങളെക്കുറിച്ച് ചോദിക്കുക

പ്രയോജനം


1. റോട്ടറി ഉപകരണത്തിലെ ഇലക്ട്രിക്-ഡ്രൈവർ മോട്ടോർ വേഗത സ്വതന്ത്രമായി ക്രമീകരിക്കുന്നു, എളുപ്പമുള്ള ജോലി, കുറഞ്ഞ ഗൗരവം, ഉയർന്ന റോട്ടറി വേഗത, ഉയർന്ന കൃത്യത.
2. വിഭജിക്കുന്ന ലൈൻ മുറിക്കാൻ കഴിയും. ട്യൂബുലാർ നിർമ്മാണത്തിനുള്ള മികച്ച തിരഞ്ഞെടുപ്പ്.
3. ഇറക്കുമതി ചെയ്ത ഉയർന്ന കൃത്യതയുള്ള ട്രാൻസ്മിഷൻ ഉപകരണം, അത് സെർവോ സിസ്റ്റവുമായി തികച്ചും പ്രവർത്തിക്കുന്നു, അതിനാൽ ഇത് കൃത്യതയും കാര്യക്ഷമതയും കുറയ്ക്കുന്നുവെന്ന് ഉറപ്പാക്കാനാകും.
4. മികച്ച പാത്ത് നിലവാരം: ചെറിയ ലേസർ ഡോട്ടും ഉയർന്ന പ്രവർത്തനക്ഷമതയും, ഉയർന്ന നിലവാരവും.
5. ഉയർന്ന കട്ടിംഗ് വേഗത: കട്ടിംഗ് വേഗത ഒരേ പവർ CO2 ലേസർ കട്ടിംഗ് മെഷീനിനേക്കാൾ 2-3 മടങ്ങ് കൂടുതലാണ്.
6. സ്ഥിരതയുള്ള ഓട്ടം: മികച്ച ലോക ഇറക്കുമതി ഫൈബർ ലേസറുകൾ സ്വീകരിക്കുക, സ്ഥിരതയുള്ള പ്രകടനം, പ്രധാന ഭാഗങ്ങൾക്ക് 100,000 മണിക്കൂർ എത്താൻ കഴിയും;
7. ഫോട്ടോ ഇലക്ട്രിക് പരിവർത്തനത്തിനുള്ള ഉയർന്ന ദക്ഷത: CO2 ലേസർ കട്ടിംഗ് മെഷീനുമായി താരതമ്യപ്പെടുത്തുക, ഫൈബർ ലേസർ കട്ടിംഗ് മെഷീന് മൂന്ന് മടങ്ങ് ഫോട്ടോ ഇലക്ട്രിക് പരിവർത്തന കാര്യക്ഷമതയുണ്ട്.
8. കുറഞ്ഞ ചെലവ്: energy ർജ്ജം ലാഭിക്കുകയും പരിസ്ഥിതിയെ സംരക്ഷിക്കുകയും ചെയ്യുക. ഫോട്ടോഇലക്ട്രിക് പരിവർത്തന നിരക്ക് 25-30% വരെയാണ്. കുറഞ്ഞ വൈദ്യുത വൈദ്യുതി ഉപഭോഗം, ഇത് പരമ്പരാഗത CO2 ലേസർ കട്ടിംഗ് മെഷീന്റെ 20% -30% മാത്രമാണ്.
9. കുറഞ്ഞ അറ്റകുറ്റപ്പണി: ഫൈബർ ലൈൻ ട്രാൻസ്മിഷൻ ആവശ്യമില്ല ലെൻസ് പ്രതിഫലിപ്പിക്കുക, അറ്റകുറ്റപ്പണി ചെലവ് ലാഭിക്കുക;
10. എളുപ്പത്തിലുള്ള പ്രവർത്തനങ്ങൾ: ഫൈബർ ലൈൻ ട്രാൻസ്മിഷൻ, ഒപ്റ്റിക്കൽ പാത്തിന്റെ ക്രമീകരണം ഇല്ല.

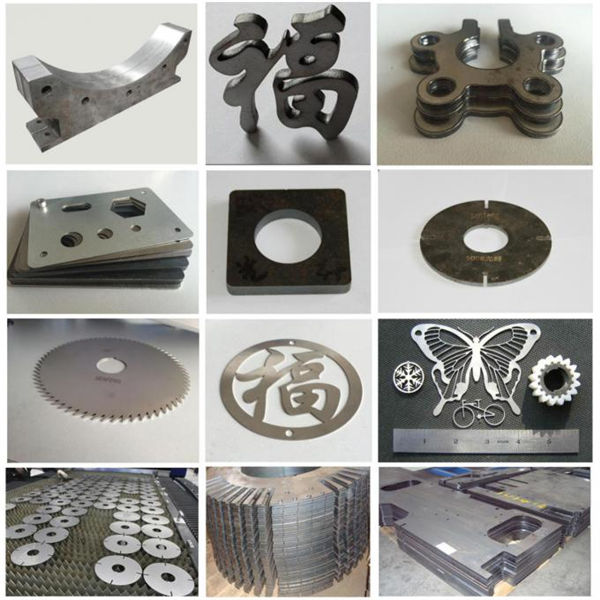

ബാധകമായ വസ്തുക്കൾ

കാർബൺ സ്റ്റീൽ, സിലിക്കൺ സ്റ്റീൽ, സ്റ്റെയിൻലെസ് സ്റ്റീൽ, അലുമിനിയം അലോയ്, ടൈറ്റാനിയം അലോയ്, ഗാൽവാനൈസ്ഡ് സ്റ്റീൽ ഷീറ്റ്, പിക്ക്ലിംഗ് ബോർഡ്, അലുമിനിയം സിങ്ക് പ്ലേറ്റ്, ചെമ്പ്, പലതരം ലോഹ വസ്തുക്കൾ മുറിക്കൽ എന്നിവ പ്രധാനമായും ഉപയോഗിക്കുന്നു.

ബാധകമായ വ്യവസായം


ഷീറ്റ് മെറ്റൽ, ഹാർഡ്‌വെയർ, അടുക്കള ഉപകരണങ്ങൾ, ഇലക്ട്രോണിക്, ഓട്ടോമോട്ടീവ് ഭാഗങ്ങൾ, ഗ്ലാസ്, പരസ്യംചെയ്യൽ, കരക, ശലം, ലൈറ്റിംഗ്, അലങ്കാരം, ആഭരണങ്ങൾ തുടങ്ങിയവ
ബാധകമായ മെറ്റീരിയൽ:
കാർബൺ സ്റ്റീൽ, സ്റ്റെയിൻലെസ് സ്റ്റീൽ, ഗാൽവാനൈസ്ഡ് സ്റ്റീൽ, അലോയ്, ടൈറ്റാനിയം, അലുമിനിയം, പിച്ചള, ചെമ്പ്, മറ്റ് മെറ്റൽ ഷീറ്റുകൾ എന്നിവയ്ക്കായി പ്രത്യേകം
