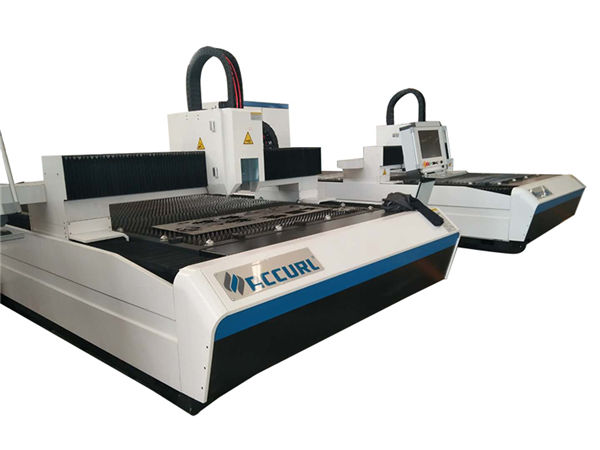

മെറ്റൽ ഷീറ്റ് ഇൻഡസ്ട്രിയൽ ലേസർ കട്ടിംഗ് മെഷീൻ 500w എൻ‌ക്ലോസർ പ്രൊട്ടക്ഷൻ സിസ്റ്റം

മെറ്റൽ ഷീറ്റ് ഇൻഡസ്ട്രിയൽ ലേസർ കട്ടിംഗ് മെഷീൻ 500w എൻ‌ക്ലോസർ പ്രൊട്ടക്ഷൻ സിസ്റ്റം

ഉൽപ്പന്നത്തിന്റെ വിവരം

സർട്ടിഫിക്കേഷൻ: സിഇ / എഫ്ഡിഎ
പേയ്‌മെന്റ്, ഷിപ്പിംഗ് നിബന്ധനകൾ:
മിനിമം ഓർഡർ അളവ്: 1 സെറ്റ്
വില: ഓരോ സെറ്റിനും യുഎസ്ഡി
പാക്കേജിംഗ് വിശദാംശങ്ങൾ: ഇരുമ്പ് ബൈൻഡിംഗ് ബെൽറ്റുള്ള മരം ബോക്സ്
ഡെലിവറി സമയം: 20-30 പ്രവൃത്തി ദിവസങ്ങൾ
പേയ്‌മെന്റ് നിബന്ധനകൾ: ടി / ടി, എൽ / സി, വെസ്റ്റേൺ യൂണിയൻ
വിതരണ കഴിവ്: പ്രതിവർഷം 2000 യൂണിറ്റുകൾ

വിശദമായ ഉൽപ്പന്ന വിവരണം

ലേസർ തരം:ഫൈബർ ലേസർ ഉറവിടംകട്ടിംഗ് ഏരിയ:വ്യാസം 20-200 മിമി
കൂളിംഗ് മോഡ്:വാട്ടർ കൂളിംഗ്അപ്ലിക്കേഷൻ:ബാധകമായ മെറ്റീരിയൽ
പ്രവർത്തന വോൾട്ടേജ്:380 വി / 50 ഹെർട്സ്ഫോക്കസ് രീതി:പിന്തുടരുകയും യാന്ത്രികമായി ക്രമീകരിക്കുകയും ചെയ്യുക
പ്രക്ഷേപണ രീതി:ഗിയറും റാക്കുംലേസർ പവർ:500W
വർക്ക്ടേബിൾ മാക്സ് ലോഡ്:1000 കിലോഎക്സ് / വൈ ആക്സിസ് പോസിറ്റിയോ:0.05 / 1000 മിമി
സി‌എൻ‌സി അല്ലെങ്കിൽ‌ അല്ല:അതെക്ലാസ്:ക്ലാസ് 4 ലേസർ

ഉൽപ്പന്ന വിവരണം

ലേസർ തരംഫൈബർ ലേസർ
ലേസർ ബ്രാൻഡ്IPG / Maxphotonics
ലേസർ പവർ500W (1000W / 2000W / 4000W ഓപ്ഷണൽ)
ജോലി ചെയ്യുന്ന സ്ഥലം1500mmX3000mm 1300x2500mm ഓപ്ഷണൽ
പ്രവർത്തന പട്ടികസ്ഥിരമായ പ്രവർത്തന പട്ടിക
നിയന്ത്രണ സംവിധാനംപി‌എം‌സി പൂർണ്ണ-അടച്ച ലൂപ്പ് സെർ‌വോ നിയന്ത്രണം
ഡ്രൈവിംഗ് മോഡ്ഇരട്ട ഗിയർ റാക്ക് ഡ്രൈവിംഗ്
നിഷ്‌ക്രിയ / പ്രോസസ്സിംഗ് വേഗത72 മി / മിനിറ്റ് / 36 മി / മിനിറ്റ്
സ്ഥാന കൃത്യത0.05 മിമി
പരിരക്ഷണ സംവിധാനംഎൻക്ലോഷർ പരിരക്ഷണം
ലേസർ ഹെഡ്പ്രിസിടെക് / ലേസർ മെക്ക്
വൈദ്യുതി വിതരണംAC220V ± 5% 50 / 60Hz / AC380V ± 5% 50 / 60Hz
മൊത്തം പവർ7KW ~ 11KW
ഫ്ലോർ സ്പേസ്5.6mX3.2m (നിശ്ചിത പട്ടിക)

കട്ടിംഗ് പൈപ്പ് വിശദാംശം

കട്ടിംഗ് നീളം6000 മിമി
വ്യാസം20 മിമി -200 മിമി
കുറഞ്ഞത് ശേഷിക്കുന്ന മെറ്റീരിയൽ250 മിമി
എക്സ് അക്ഷം230 മിമി
Y അക്ഷം6500 മിമി
ഇസെഡ് അക്ഷം175 മിമി
സ്ഥാന കൃത്യത0.05 മിമി
സ്ഥാനം കൃത്യത0.03 മിമി
എക്സ് ആക്സിസിനായി പരമാവധി ചലിക്കുന്ന വേഗത40 മി / മിനിറ്റ്
Y അക്ഷത്തിനായി പരമാവധി ചലിക്കുന്ന വേഗത500 മിമി / സെ
ത്വരിതപ്പെടുത്തൽ1 ജി
വലുപ്പം (L * W * H)12000 * 1800 * 2400 മിമി
ഭാരം3800 കിലോ

ലോഹത്തിനായുള്ള മുഴുവൻ ഫൈബർ ലേസർ കട്ടിംഗ് മെഷീനും യന്ത്രം ഉൾക്കൊള്ളുന്നു ഈ സംവിധാനത്തിൽ യന്ത്ര ഉപകരണം, ചലന ഭാഗങ്ങൾ, ഇലക്ട്രിക്കൽ ഉപകരണ നിയന്ത്രണ ഭാഗങ്ങൾ, മറ്റ് സഹായ ഭാഗങ്ങൾ എന്നിവ അടങ്ങിയിരിക്കുന്നു. മൂന്ന് ആക്സിസ് മോഷൻ ഭാഗങ്ങൾ പ്രവർത്തിപ്പിക്കുന്നതിനുള്ള നിയന്ത്രണ സംവിധാനത്തിലൂടെ, അതിനാൽ ഇതിന് ഫൈബർ ലേസർ കട്ടിംഗ് ഹെഡിലേക്ക് ഡ്രൈവ് ചെയ്യാൻ കഴിയും, സ്ഥിരവും കൃത്യവും വേഗതയേറിയതുമായ ചലനം നേടാൻ; ഒറിജിനൽ പാക്കേജിംഗ് ഉപയോഗിച്ച് ഇറക്കുമതി ചെയ്ത എക്സ്, വൈ ആക്സിസ് സ്വീകരിക്കുന്നു ഉയർന്ന നിലവാരവും കൃത്യതയുമുള്ള ഹൈവിൻ ലീനിയർ ഗൈഡ് റെയിൽ, മൊത്തത്തിലുള്ള മെഷീനെ വെൽഡിംഗ് ചെയ്യുന്നതിന് സ്ക്വയർ പൈപ്പ് ഉപയോഗിച്ചുള്ള വർക്കിംഗ് ടേബിൾ, സ്ട്രെസ് റിലീഫ് അനീലിംഗ് ട്രീറ്റ്, മെസയുടെ പരമാവധി ലോഡ്-ബെയറിംഗ് 500 കെ.ജി. സാർവത്രിക ബോൾ ബെയറിംഗ്, മെഷീൻ എക്സ്റ്റേണൽ സെറ്റപ്പ് പെരിഫറൽ ക്ലാമ്പിംഗ് ഉപകരണം, പൂർണ്ണ എൻ‌ക്ലോസ്ഡ് ഡസ്റ്റ് പ്രൂഫ് ഉപകരണം, ഫോട്ടോ ഇലക്ട്രിക് സെൻസർ, മറ്റ് കൃത്യമായ പൊസിഷനിംഗ് ഭാഗങ്ങൾ എന്നിവ പ്രക്ഷേപണത്തിന്റെ കൃത്യത ഉറപ്പാക്കുന്നു.

പ്രയോജനം

1. റോട്ടറി ഉപകരണത്തിലെ ഇലക്ട്രിക്-ഡ്രൈവർ മോട്ടോർ വേഗത സ്വതന്ത്രമായി ക്രമീകരിക്കുന്നു, എളുപ്പമുള്ള ജോലി, കുറഞ്ഞ ഗൗരവം, ഉയർന്ന റോട്ടറി വേഗത, ഉയർന്ന കൃത്യത.
2. വിഭജിക്കുന്ന ലൈൻ മുറിക്കാൻ കഴിയും. ട്യൂബുലാർ നിർമ്മാണത്തിനുള്ള മികച്ച തിരഞ്ഞെടുപ്പ്.
3. ഇറക്കുമതി ചെയ്ത ഉയർന്ന കൃത്യതയുള്ള ട്രാൻസ്മിഷൻ ഉപകരണം, അത് സെർവോ സിസ്റ്റവുമായി തികച്ചും പ്രവർത്തിക്കുന്നു, അതിനാൽ ഇത് കൃത്യതയും കാര്യക്ഷമതയും കുറയ്ക്കുന്നുവെന്ന് ഉറപ്പാക്കാനാകും.
4. മികച്ച പാത്ത് നിലവാരം: ചെറിയ ലേസർ ഡോട്ടും ഉയർന്ന പ്രവർത്തനക്ഷമതയും, ഉയർന്ന നിലവാരവും.
5. ഉയർന്ന കട്ടിംഗ് വേഗത: കട്ടിംഗ് വേഗത ഒരേ പവർ CO2 ലേസർ കട്ടിംഗ് മെഷീനിനേക്കാൾ 2-3 മടങ്ങ് കൂടുതലാണ്.
6. സ്ഥിരതയുള്ള ഓട്ടം: മികച്ച ലോക ഇറക്കുമതി ഫൈബർ ലേസറുകൾ സ്വീകരിക്കുക, സ്ഥിരതയുള്ള പ്രകടനം, പ്രധാന ഭാഗങ്ങൾക്ക് 100,000 മണിക്കൂർ എത്താൻ കഴിയും;
7. ഫോട്ടോ ഇലക്ട്രിക് പരിവർത്തനത്തിനുള്ള ഉയർന്ന ദക്ഷത: CO2 ലേസർ കട്ടിംഗ് മെഷീനുമായി താരതമ്യപ്പെടുത്തുക, ഫൈബർ ലേസർ കട്ടിംഗ് മെഷീന് മൂന്ന് മടങ്ങ് ഫോട്ടോ ഇലക്ട്രിക് പരിവർത്തന കാര്യക്ഷമതയുണ്ട്.
8. കുറഞ്ഞ ചെലവ്: energy ർജ്ജം ലാഭിക്കുകയും പരിസ്ഥിതിയെ സംരക്ഷിക്കുകയും ചെയ്യുക. ഫോട്ടോഇലക്ട്രിക് പരിവർത്തന നിരക്ക് 25-30% വരെയാണ്. കുറഞ്ഞ വൈദ്യുത വൈദ്യുതി ഉപഭോഗം, ഇത് പരമ്പരാഗത CO2 ലേസർ കട്ടിംഗ് മെഷീന്റെ 20% -30% മാത്രമാണ്.
9. കുറഞ്ഞ അറ്റകുറ്റപ്പണി: ഫൈബർ ലൈൻ ട്രാൻസ്മിഷൻ ആവശ്യമില്ല ലെൻസ് പ്രതിഫലിപ്പിക്കുക, അറ്റകുറ്റപ്പണി ചെലവ് ലാഭിക്കുക;
10. എളുപ്പത്തിലുള്ള പ്രവർത്തനങ്ങൾ: ഫൈബർ ലൈൻ ട്രാൻസ്മിഷൻ, ഒപ്റ്റിക്കൽ പാത്തിന്റെ ക്രമീകരണം ഇല്ല.

ബാധകമായ വസ്തുക്കൾ

കാർബൺ സ്റ്റീൽ, സിലിക്കൺ സ്റ്റീൽ, സ്റ്റെയിൻലെസ് സ്റ്റീൽ, അലുമിനിയം അലോയ്, ടൈറ്റാനിയം അലോയ്, ഗാൽവാനൈസ്ഡ് സ്റ്റീൽ ഷീറ്റ്, പിക്ക്ലിംഗ് ബോർഡ്, അലുമിനിയം സിങ്ക് പ്ലേറ്റ്, ചെമ്പ്, പലതരം ലോഹ വസ്തുക്കൾ മുറിക്കൽ എന്നിവ പ്രധാനമായും ഉപയോഗിക്കുന്നു.

ബാധകമായ വ്യവസായം

ഷീറ്റ് മെറ്റൽ, ഹാർഡ്‌വെയർ, അടുക്കള ഉപകരണങ്ങൾ, ഇലക്ട്രോണിക്, ഓട്ടോമോട്ടീവ് ഭാഗങ്ങൾ, ഗ്ലാസ്, പരസ്യംചെയ്യൽ, കരക, ശലം, ലൈറ്റിംഗ്, അലങ്കാരം, ആഭരണങ്ങൾ തുടങ്ങിയവ
ബാധകമായ മെറ്റീരിയൽ:
കാർബൺ സ്റ്റീൽ, സ്റ്റെയിൻലെസ് സ്റ്റീൽ, ഗാൽവാനൈസ്ഡ് സ്റ്റീൽ, അലോയ്, ടൈറ്റാനിയം, അലുമിനിയം, പിച്ചള, ചെമ്പ്, മറ്റ് മെറ്റൽ ഷീറ്റുകൾ എന്നിവയ്ക്കായി പ്രത്യേകം
