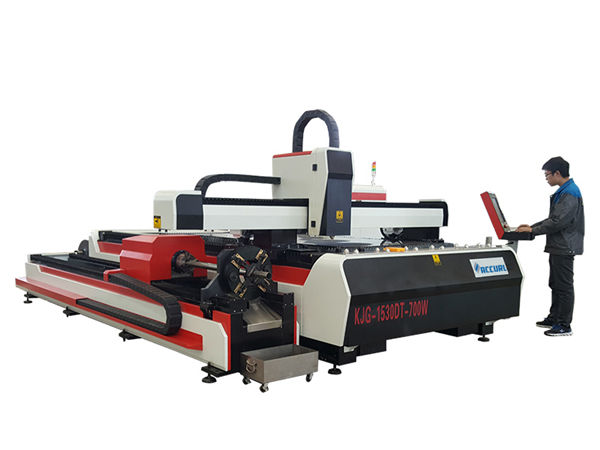

fiber laser metal cutting machine 500w 800w 1kw 800mm/s operating speed

ഉൽപ്പന്നത്തിന്റെ വിവരം

സർട്ടിഫിക്കേഷൻ: CE, FDA, IOS9001
പേയ്‌മെന്റ്, ഷിപ്പിംഗ് നിബന്ധനകൾ:
മിനിമം ഓർഡർ അളവ്: 1 സെറ്റ്
വില: യുഎസ്ഡി
പാക്കേജിംഗ് വിശദാംശങ്ങൾ: സ്റ്റാൻഡേർഡ് വുഡ് പാക്കിംഗ്
ഡെലിവറി സമയം: 30-45 ദിവസം
പേയ്‌മെന്റ് നിബന്ധനകൾ: ടി / ടി, വെസ്റ്റേൺ യൂണിയൻ, മണിഗ്രാം, എൽ / സി, ഡി / പി
വിതരണ കഴിവ്: പ്രതിമാസം 100 സെറ്റുകൾ

വിശദമായ ഉൽപ്പന്ന വിവരണം

മോഡൽ:	RL-P5050-500	ലേസർ പവർ:	500W
ലേസർ ഉറവിടം:	പരമാവധി / റേകസ് / ഐപിജി	പരമാവധി പ്രോസസ്സിംഗ് വലുപ്പം:	500500mm// 600600mm
പരമാവധി പ്രവർത്തന വേഗത:	800 മിമി / സെ	നിയന്ത്രണ സംവിധാനം:	സൈപ്‌കട്ട്
മെറ്റീരിയൽ കട്ടിംഗ് കനം:	0.2-30 മിമി	വൈദ്യുത വൈദ്യുതി വിതരണം:	AC380V 50Hz / 5KW
സ്ഥാന കൃത്യത:	± 0.05 മിമി / 500 മിമി	എച്ച്എസ് കോഡ്:	8456110090
ഗതാഗത പാക്കേജ്:	തടികൊണ്ടുള്ള കാർട്ടൂൺ	ഭാരം:	1100 കെ.ജി.
സ്ഥാനം കൃത്യത ആവർത്തിക്കുക:	± 0.05 മിമി / 500 മിമി	ലേസർ തരം:	ഫൈബർ ലേസർ

അപ്ലിക്കേഷൻ മെറ്റീരിയലുകൾ

ഫൈബർ ലേസർ കട്ടിംഗ് ഉപകരണങ്ങൾ സ്റ്റെയിൻലെസ് സ്റ്റീൽ ഷീറ്റ്, മിതമായ സ്റ്റീൽ പ്ലേറ്റ്, കാർബൺ സ്റ്റീൽ ഷീറ്റ്, അലോയ് സ്റ്റീൽ പ്ലേറ്റ്, സ്പ്രിംഗ് സ്റ്റീൽ ഷീറ്റ്, അയൺ പ്ലേറ്റ്, ഗാൽവാനൈസ്ഡ് ഇരുമ്പ്, ഗാൽവാനൈസ്ഡ് ഷീറ്റ്, അലുമിനിയം പ്ലേറ്റ്, കോപ്പർ ഷീറ്റ്, ബ്രാസ് ഷീറ്റ്, വെങ്കല പ്ലേറ്റ് എന്നിവ ഉപയോഗിച്ച് മെറ്റൽ കട്ടിംഗിന് അനുയോജ്യമാണ്. , ഗോൾഡ് പ്ലേറ്റ്, സിൽവർ പ്ലേറ്റ്, ടൈറ്റാനിയം പ്ലേറ്റ്, മെറ്റൽ ഷീറ്റ്, മെറ്റൽ പ്ലേറ്റ്, ട്യൂബുകളും പൈപ്പുകളും തുടങ്ങിയവ

Machine parameters for laser generator

ഇനം	പാരാമീറ്ററുകൾ
ലേസർ തരം	ഫൈബർ ലേസർ
പവർ	500W/1000W/1500W/2000W/3000W/4000W/6000W
തരംഗദൈർഘ്യം	1070-1080nm
ഇലക്ട്രോ-ഒപ്റ്റിക്കൽ പരിവർത്തന കാര്യക്ഷമത	25-30%
XYZ റൂട്ട്	3025 മിമി / 1525 മിമി / 100 മിമി
മെറ്റീരിയൽ കട്ടിംഗ് കനം	0.2-8 മിമി
സീം വീതി മുറിക്കുന്നു	0.1-0.2 മിമി
സ്ഥാന കൃത്യത ആവർത്തിക്കുക	± 0.05 മിമി / 500 മിമി
സ്ഥാന കൃത്യത	± 0.05 മിമി / 500 മിമി
പരമാവധി ചലിക്കുന്ന വേഗത	60000 മിമി / മിനിറ്റ്
പരമാവധി.അക്കർ‌ലേഷൻ വേഗത	25 മി / മിനിറ്റ്
പരമാവധി ഭാരം	500 കിലോ
യന്ത്ര ഭാരം	2300 കിലോ
ആവശ്യമായ പവർ	220V 50Hz / 60Hz
മെഷീൻ വലുപ്പം (L * W * H)	4500 മിമി * 2450 മിമി * 1700 മിമി

Configuration of Fiber Laser Cutter

	വിവരണം	Qty	Original	ബ്രാൻഡ്
1	Fiber laser source (500W/800W)	1SET	ചൈന	MAX
2	ലേസർ കട്ടിംഗ് ഹെഡ്	1PC	Switzerland	RAYTOOLS
3	Machine bed and accessories	1SET	ചൈന
4	Electric control	1SET		OMRON,Schneider
5	Gas circuit control	1SET	Japan	SMC
6	കൃത്യമായ റാക്ക്	Each 3SETS	ചൈന
7	കൃത്യമായ ലീനിയർ ഗൈഡ് റെയിൽ	Each 3SETS	Taiwan	PMI
8	Planetary Gear	3SET	ചൈന
9	മെഷീൻ ബെഡ് ആക്സസറികൾ	1SET	ചൈന
10	ഡിജിറ്റൽ കട്ടിംഗ് സിസ്റ്റം	1SET	USA	AHEADCUT
11	Industrial control computer	1SET	ചൈന	AHEADCUT
12	Communication servo and driver	4SETS	ചൈന
13	Cooling Unit	1SET	ചൈന
14	മാലിന്യ പുനരുപയോഗ ഉപകരണങ്ങൾ	1SET	ചൈന

Equipment Work and Environmental Requirements

Requirement

Power supply: regulated stable power supply: (recommended)

(1)rated output voltage: 220 v

(2) voltage frequency: 50 hz

(3) the stability of the two phase voltage + 5%

(4) the output voltage adjustment rate: < 2%

Cutting with auxiliary gas:

Clean, dry compressed air and high purity oxygen (O2) and nitrogen (N2) ,purity no less than 99.9% purity

Cutting material

Sheet material is even, smooth;Clean the surface

The compressed air supply device

(1) the rated pressure: 14 bar

(2)Capacityt: 1 m3

തിയറി കട്ടിംഗ് പാരാമീറ്റർ

പവർ (പ)	മെറ്റീരിയൽ	കനം (എംഎം)	കട്ടിംഗ് വേഗത (മീ / മിനിറ്റ്)	ഗ്യാസ്
800	സ്റ്റെയിൻലെസ്സ് സ്റ്റീൽ	1	8-9	N2
		2	5-6	N2
		3	1.8-2	N2
		4	1.2-1.3	N2
800	കാർബൺ സ്റ്റീൽ	1	8-10	O2
		2	4-5	O2
		3	2.8-3	O2
		4	1.4-1.8	O2
		5	1.2-1.5	O2
		6	0.9-1.1	O2
		8	0.6-0.7	O2

പവർ (പ)	മെറ്റീരിയൽ	കനം (എംഎം)	കട്ടിംഗ് വേഗത (മീ / മിനിറ്റ്)	ഗ്യാസ്
500	സ്റ്റെയിൻലെസ്സ് സ്റ്റീൽ	1	6-8	N2
		2	2-2.2	N2
		3	0.6-0.8	N2
500	കാർബൺ സ്റ്റീൽ	1	7-8	O2
		2	3.5-4	O2
		3	2.8-3.2	O2
		4	1.3-1.5	O2
		5	0.9-1.1	O2
		6	0.6-0.7	O2
