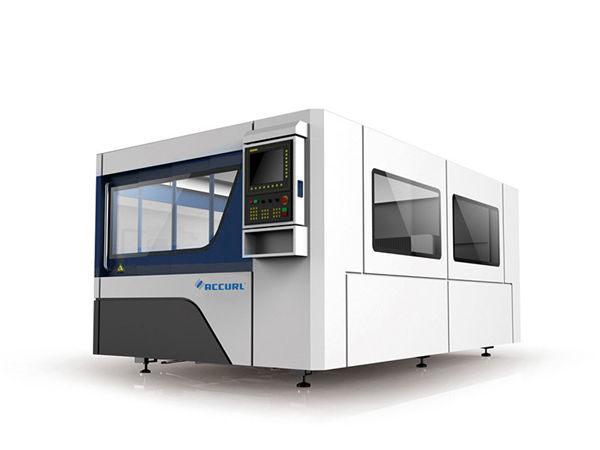

ഫൈബർ ലേസർ മെറ്റൽ കട്ടിംഗ് മെഷീനുകൾ കനം മുറിക്കുന്നു

ഫൈബർ ലേസർ മെറ്റൽ കട്ടിംഗ് മെഷീനുകൾ കനം മുറിക്കുന്നു

ഉൽപ്പന്നത്തിന്റെ വിവരം


സർട്ടിഫിക്കേഷൻ: സി.ഇ.
പേയ്‌മെന്റ്, ഷിപ്പിംഗ് നിബന്ധനകൾ:
മിനിമം ഓർഡർ അളവ്: 1 സെറ്റ്
വില: ചർച്ചചെയ്യാവുന്ന
പാക്കേജിംഗ് വിശദാംശങ്ങൾ: 1 * 40 ജിപി കണ്ടെയ്നർ
ഡെലിവറി സമയം: 30 ദിവസം
പേയ്‌മെന്റ് നിബന്ധനകൾ: എൽ / സി, ഡി / എ, ടി / ടി, ഡി / പി, വെസ്റ്റേൺ യൂണിയൻ

വിശദമായ ഉൽപ്പന്ന വിവരണം


അപ്ലിക്കേഷൻ ::എല്ലാ മെറ്റൽ മെറ്റീരിയലുംകട്ടി കുറയ്ക്കൽ:എസ്എസ് 12 എംഎം വരെ, എംഎസ് 22 സെന്റിമീറ്റർ വരെ
ലേസർ തരം ::ഇറക്കുമതി ചെയ്ത യഥാർത്ഥ ഫൈബർ ലേസർപേര്:ഫൈബർ ലേസർ കട്ടിംഗ് മെഷീൻ
Min.line വീതി:0.1 മിമിഗ്രാഫിക് ഫോർമാറ്റ് പിന്തുണയ്ക്കുന്നു ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
പരമാവധി ത്വരിതപ്പെടുത്തൽ:1 ജികൃത്യത ആവർത്തിക്കുന്നു ::+/- 0.03 മിമി
ഓപ്പറേറ്റിങ് താപനില::0 ° C-45 ° C.കൂളിംഗ് മോഡ്:വാട്ടർ കൂളിംഗ്
ഭാരം (കിലോ):8600വോൾട്ടേജ്::AC380V ± 10% 50HZ (60HZ)
കട്ടിംഗ് ഏരിയ:3000x1500 മിമിഉൽപ്പന്നം:ഫൈബർ ലേസർ മെറ്റൽ കട്ടിംഗ് മെഷീനുകൾ കട്ടിംഗ് കനം എസ്എസ് 12 എംഎം വരെ, 3000x1500 മിമി വരെ

ഫൈബർ ലേസർ മെറ്റൽ കട്ടിംഗ് മെഷീന്റെ പ്രയോജനം


1. മികച്ച പാത്ത് നിലവാരം: ചെറിയ ലേസർ ഡോട്ടും ഉയർന്ന പ്രവർത്തനക്ഷമതയും, ഉയർന്ന നിലവാരവും.
2. ഉയർന്ന കട്ടിംഗ് വേഗത: കട്ടിംഗ് വേഗത ഒരേ പവർ CO2 ലേസർ കട്ടിംഗ് മെഷീനിനേക്കാൾ 2-3 മടങ്ങ് കൂടുതലാണ്.
3. സ്ഥിരതയുള്ള ഓട്ടം: മികച്ച ലോക ഇറക്കുമതി ഫൈബർ ലേസർ സ്വീകരിക്കുക, സ്ഥിരതയുള്ള pe
rformance, പ്രധാന ഭാഗങ്ങൾക്ക് 100,000 മണിക്കൂർ എത്താം;
4. ഫോട്ടോ ഇലക്ട്രിക് പരിവർത്തനത്തിനുള്ള ഉയർന്ന ദക്ഷത: CO2 ലേസർ കട്ടിംഗ് മെഷീനുമായി താരതമ്യപ്പെടുത്തുക, ഫൈബർ ലേസർ കട്ടിംഗ് മെഷീന് മൂന്ന് മടങ്ങ് ഫോട്ടോ ഇലക്ട്രിക് പരിവർത്തന കാര്യക്ഷമതയുണ്ട്.
5. കുറഞ്ഞ ചെലവ്: energy ർജ്ജം ലാഭിക്കുകയും പരിസ്ഥിതിയെ സംരക്ഷിക്കുകയും ചെയ്യുക. ഫോട്ടോഇലക്ട്രിക് പരിവർത്തന നിരക്ക് 25-30% വരെയാണ്. കുറഞ്ഞ വൈദ്യുത വൈദ്യുതി ഉപഭോഗം, ഇത് പരമ്പരാഗത CO2 ലേസർ കട്ടിംഗ് മെഷീന്റെ 20% -30% മാത്രമാണ്.
6. കുറഞ്ഞ അറ്റകുറ്റപ്പണി: ഫൈബർ ലൈൻ ട്രാൻസ്മിഷൻ ആവശ്യമില്ല ലെൻസ് പ്രതിഫലിപ്പിക്കുക, അറ്റകുറ്റപ്പണി ചെലവ് ലാഭിക്കുക;
7 എളുപ്പത്തിലുള്ള പ്രവർത്തനങ്ങൾ: ഫൈബർ ലൈൻ ട്രാൻസ്മിഷൻ, ഒപ്റ്റിക്കൽ പാത്തിന്റെ ക്രമീകരണം ഇല്ല.

ഫൈബർ ലേസർ കട്ടിംഗ് മെഷീന്റെ പ്രധാന സവിശേഷതകൾ


1) ലോകപ്രശസ്ത ജർമ്മനി ഡ്ലേസർ ഫൈബർ ലേസർ ഉറവിടവും യുഎസ്എ ലേസർ മെക്ക് കട്ടിംഗ് ഹെഡും സ്വീകരിക്കുന്നു
ഡൈനാമിക് ഫോക്കസ് സിസ്റ്റം, ഇതിന് ഉയർന്ന കൃത്യതയോടെ വ്യത്യസ്ത തരം ലോഹ വസ്തുക്കൾ മുറിക്കാനും പഞ്ച് ചെയ്യാനും കഴിയും
ഉയർന്ന വേഗത.
2) ഫൈബർ വഴി ലേസർ കൈമാറ്റം ചെയ്യപ്പെടുന്നതിനാൽ, ലേസർ ഒപ്റ്റിക്കൽ പാത്ത് പരിപാലിക്കുകയോ ക്രമീകരിക്കുകയോ ചെയ്യേണ്ട ആവശ്യമില്ല.
ഇത് മെഷീനുകളുടെ തെറ്റായ നിരക്ക് വളരെയധികം കുറയ്ക്കുകയും ജോലി ആയുസ്സ് വർദ്ധിപ്പിക്കുകയും ചെയ്യുന്നു.
3) വലിയ ഫോർമാറ്റ് കട്ടിംഗ് ഏരിയ വിവിധ തരം മെറ്റൽ പ്രോസസ്സിംഗിന്റെ ആവശ്യങ്ങൾ നിറവേറ്റുന്നു.

സവിശേഷത


ലേസർ ഉറവിട മീഡിയംനാര്
കട്ടിംഗ് ശ്രേണി (L * W)3000 എംഎം × 15000 എംഎം
ഇസെഡ് ആക്സിൽ സ്ട്രോക്ക്250 എംഎം
പരമാവധി. പൊസിഷനിംഗ് വേഗത120 മീ / മിനിറ്റ്
എക്സ്, വൈ ആക്സിൽ മാക്സ്. വേഗത വർദ്ധിപ്പിക്കുക1.0 ജി
കൂളിംഗ് ഫോംവെള്ളം തണുപ്പിക്കൽ
ലേസർ തരംഗദൈർഘ്യം1070nm


ലേസർ ഉറവിടത്തിന്റെ power ട്ട്‌പുട്ട് പവർ



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(ഓപ്ഷണൽ)

മി. കട്ടിംഗ് വിടവ്0.1 മിമി
X, Y, Z ആക്സിലുകളുടെ സ്ഥാന നിർണ്ണയ കൃത്യത± 0.03 മി.മീ.
X, Y, Z ആക്സിലുകളുടെ ആവർത്തിച്ചുള്ള സ്ഥാന കൃത്യത± 0.01 മിമി
കട്ടിംഗ് മെറ്റീരിയലിന്റെ കനം (മെറ്റീരിയൽ അനുസരിച്ച്)0.2 - 25 എംഎം
ഡ്രൈവർ മോഡൽഇറക്കുമതി ചെയ്ത സെർവോ മോട്ടോർ
വൈദ്യുതി ആവശ്യകത380 വി, 50/60 ഹെർട്സ്
പ്രവർത്തന താപനില0-45
തുടർച്ചയായ ജോലി സമയം24 മണിക്കൂർ
യന്ത്ര ഭാരംഏകദേശം 8600 കിലോ
വൈദ്യുതി വിതരണത്തിന്റെ ആകെ പരിരക്ഷണ നിലIP54

കട്ടി കനം റഫറൻസ് പട്ടിക


ലേസർ പവർപരമാവധി കട്ടിംഗ് കനം
കാർബൺ സ്റ്റീൽ (എംഎം)സ്റ്റെയിൻ‌ലെസ് സ്റ്റീൽ (എംഎം)അലുമിനിയം (എംഎം)താമ്രജാലം

(എംഎം)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
റഫറൻസിനായി മാത്രം പാരാമീറ്റർ



അപ്ലിക്കേഷൻ മെറ്റീരിയലുകൾ


ഫൈബർ ലേസർ കട്ടിംഗ് ഉപകരണങ്ങൾ സ്റ്റെയിൻലെസ് സ്റ്റീൽ ഷീറ്റ്, മിതമായ സ്റ്റീൽ പ്ലേറ്റ്, കാർബൺ സ്റ്റീൽ ഷീറ്റ്, അലോയ് സ്റ്റീൽ പ്ലേറ്റ്, സ്പ്രിംഗ് സ്റ്റീൽ ഷീറ്റ്, അയൺ പ്ലേറ്റ്, ഗാൽവാനൈസ്ഡ് ഇരുമ്പ്, ഗാൽവാനൈസ്ഡ് ഷീറ്റ്, അലുമിനിയം പ്ലേറ്റ്, കോപ്പർ ഷീറ്റ്, ബ്രാസ് ഷീറ്റ്, വെങ്കല പ്ലേറ്റ് , ഗോൾഡ് പ്ലേറ്റ്, സിൽവർ പ്ലേറ്റ്, ടൈറ്റാനിയം പ്ലേറ്റ്, മെറ്റൽ ഷീറ്റ്, മെറ്റൽ പ്ലേറ്റ്, ട്യൂബുകൾ, പൈപ്പുകൾ തുടങ്ങിയവ.

ആപ്ലിക്കേഷൻ വ്യവസായങ്ങൾ


ബിൽബോർഡ്, പരസ്യംചെയ്യൽ, അടയാളങ്ങൾ, സിഗ്‌നേജ്, മെറ്റൽ ലെറ്ററുകൾ, എൽഇഡി അക്ഷരങ്ങൾ, കിച്ചൻ വെയർ, പരസ്യ കത്തുകൾ, ഷീറ്റ് മെറ്റൽ പ്രോസസ്സിംഗ്, ലോഹ ഘടകങ്ങളും ഭാഗങ്ങളും, അയൺവെയർ, ചേസിസ്, റാക്കുകൾ, കാബിനറ്റുകൾ പ്രോസസ്സിംഗ്, മെറ്റൽ കരക, ശല വസ്തുക്കൾ എന്നിവയിൽ ഫൈബർ ലേസർ കട്ടിംഗ് മെഷീനുകൾ വ്യാപകമായി ഉപയോഗിക്കുന്നു. മെറ്റൽ ആർട്ട് വെയർ, എലിവേറ്റർ പാനൽ കട്ടിംഗ്, ഹാർഡ്‌വെയർ, ഓട്ടോ പാർട്സ്, ഗ്ലാസ്സ് ഫ്രെയിം, ഇലക്ട്രോണിക് പാർട്സ്, നെയിംപ്ലേറ്റുകൾ തുടങ്ങിയവ.

വിശദമായ ചിത്രങ്ങൾ




പേര്:മെഷീൻ ബോഡിയും ആക്സസറീസയും 600 ℃ ചൂട് ചികിത്സ, അടുപ്പത്തുവെച്ചു 24 മണിക്കൂർ തണുപ്പിക്കൽ, കൃത്യമായ CO2 പരിരക്ഷണ വെൽഡിംഗ്, വികലമാക്കാതെ 20 വർഷത്തെ ഉപയോഗം ഉറപ്പാക്കാൻ.
b. സിൻക്രണസ് എക്സ് / വൈ / ഇസെഡ് അക്ഷങ്ങൾ: ഇസഡ്-ആക്സിസിന് 150 എംഎം പ്രവർത്തിപ്പിക്കാൻ കഴിയും, ഇത് പലതരം മെറ്റൽ ഷീറ്റുകൾ മുറിക്കാൻ അനുയോജ്യമാണ്.
c. ഉയർന്ന നിലവാരം അതിന്റെ മോടിയും എളുപ്പത്തിലുള്ള പരിപാലനവും ഉറപ്പുനൽകുന്നു.
പേര്:എസി സെർവോ മോട്ടോറും ഡ്രൈവറും ഇറക്കുമതി ചെയ്ത സെർവോ മോട്ടോറും (രണ്ട് സെർവോ മോട്ടോറുകൾ പ്രവർത്തിപ്പിക്കുന്ന വൈ-ആക്സിസും) അത്യാധുനിക പ്ലാനറ്ററി റിഡ്യൂസറും സ്ഥിരവും കൃത്യവും വിശ്വസനീയവുമായ ഡ്രൈവ് ഉറപ്പാക്കുന്നു.
പേര്:കൃത്യമായ ലീനിയർ ഗൈഡുകൾ വിപുലമായ കട്ടിംഗ് സിസ്റ്റം, ലേസർ പവർ, സെർവോ പ്രസ്ഥാനം എന്നിവ പരസ്പരം യോജിക്കുന്നു, ഉയർന്ന പ്രോസസ്സിംഗ് വേഗതയും കൃത്യതയും ഉറപ്പാക്കുന്നതിന് ഇറക്കുമതി ചെയ്ത ഉയർന്ന കൃത്യത ഗിയറും റാക്ക് ഡ്രൈവ് സിസ്റ്റവും കൈമാറ്റം ചെയ്യാവുന്ന ഇരട്ട വർക്ക് ടേബിളും ..
പേര്:തല മുറിക്കുന്നു

കോൺടാക്റ്റ്ലെസ് കട്ടിംഗ് ഹെഡിന് ഓട്ടോ ഉയരം ട്രാക്കിംഗ്, ആന്റി-കൂട്ടിയിടി എന്നിവയുടെ പ്രവർത്തനം ഉണ്ട്, ഇത് ഒരേ output ട്ട്പുട്ട് പവറിൽ കട്ടിംഗ് വേഗത, സുഗമത, കട്ടിംഗ് കൃത്യത എന്നിവ വളരെയധികം മെച്ചപ്പെടുത്തുന്നു. ഒറ്റവാക്കിൽ പറഞ്ഞാൽ, കട്ടിംഗ് കാര്യക്ഷമത വർദ്ധിപ്പിക്കാൻ കഴിയും.

പേര്:ലേസർ സോഴ്‌സ്ഫാസ്റ്റ് വേഗത, ഉയർന്ന കൃത്യതയുള്ള കട്ടിംഗ് ലൈൻ, സുഗമമായ കട്ടിംഗ് എഡ്ജ്

കട്ടിംഗ് സാമ്പിളുകൾ


പരിശീലനം


വിൽപ്പനാനന്തര സേവനം, പരിശീലനം മുതൽ മെഷീൻ ഇൻസ്റ്റാളേഷൻ വരെ (3 വഴികൾ):

1. ഇൻസ്റ്റാളേഷൻ, ഓപ്പറേഷൻ, മെയിന്റനൻസ്, ട്രബിൾ-ഷൂട്ടിംഗ്, ഇ-മെയിൽ, ഫാക്സ്, ടെലിഫോൺ / വാട്ട്‌സ്ആപ്പ് / സ്കൈപ്പ് // എന്നിവ വാഗ്ദാനം ചെയ്യുന്ന സാങ്കേതിക ഗൈഡ്, വീഡിയോ, ഉപയോക്താവിന്റെ മാനുവൽ എന്നിവ ഇംഗ്ലീഷിൽ പരിശീലിപ്പിക്കുക. ഇൻസ്റ്റാളേഷൻ, ഉപയോഗിക്കുന്നതോ ക്രമീകരിക്കുന്നതോ ആയ ചില പ്രശ്നങ്ങൾ.
2. നിങ്ങളുടെ കമ്പനിക്ക് സാങ്കേതിക വിദഗ്ധരെ ഞങ്ങളുടെ ഫാക്ടറിയിൽ എത്തിച്ച് ഉപകരണങ്ങളെയും ഓപ്പറേറ്റിങ് അവശ്യവസ്തുക്കളെയും കുറിച്ച് അറിയാൻ കഴിയും, 3-5 ദിവസം മതിയായ പരിശീലന സമയം, പരിശീലന ഉള്ളടക്കം ഇപ്രകാരമാണ്:
a) സാധാരണ ഡ്രോയിംഗ് സോഫ്റ്റ്വെയർ പരിശീലനം;
b) പരിശീലന നടപടിക്രമങ്ങൾ മെഷീൻ ഓൺ, ഓഫ്;
സി) നിയന്ത്രണ പാനലിന്റെയും സോഫ്റ്റ്വെയർ പാരാമീറ്ററുകളുടെയും പ്രാധാന്യം, പാരാമീറ്ററുകൾ ശ്രേണിയുടെ ക്രമീകരണം
d) യന്ത്രത്തിന്റെ അടിസ്ഥാന ശുചീകരണവും പരിപാലനവും;
e) സാധാരണ ഹാർഡ്‌വെയർ ട്രബിൾഷൂട്ടിംഗ്;
f) പ്രവർത്തനത്തിന്റെ ജാഗ്രത.
3. ഡോർ-ടു-ഡോർ ഇൻസ്ട്രക്ഷൻ പരിശീലന സേവനം. വിസ, യാത്രാ ചെലവ്, താമസം എന്നിവ ഉപഭോക്താവിന്റെ ചിലവിൽ ആയിരിക്കും. പരിശീലന കാലയളവിൽ ഞങ്ങളുടെ രണ്ട് എഞ്ചിനീയർമാർക്കും ഒരു വിവർത്തകൻ ക്രമീകരിക്കുന്നതാണ് നല്ലത്. പരിശീലന സമയം: 3-5 ദിവസം.

വാറന്റി


a) .1 മുഴുവൻ മെഷീനിനുമുള്ള വർഷം (മനുഷ്യനിർമിത നാശനഷ്ടങ്ങൾ ചർച്ചചെയ്യുന്നു.).
b) .ലേസർ ഉറവിടം 2 വർഷത്തെ വാറന്റി
സി) .ജീവിതം പരിപാലിക്കുന്നതും സ്പെയർ പാർട്സ് വിതരണവും
d) .ഓപറേഷൻ സ്റ്റാഫുകൾക്ക് സ training ജന്യ പരിശീലനം. (എഞ്ചിനീയർക്ക് വിദേശത്തേക്ക് പോകാം എന്നത് ചർച്ചകളാണ്.)

പാക്കേജിംഗും ഷിപ്പിംഗും


1. ഞങ്ങളുടെ തടി കേസ് ഫ്യൂമിഗേഷൻ ചികിത്സയ്ക്ക് ശേഷമാണ്. തടി പരിശോധന നടത്തരുത്, ഷിപ്പിംഗ് സമയം ലാഭിക്കുന്നു.
2. മെഷീന്റെ എല്ലാ സ്പെയർ ഭാഗങ്ങളും ചില സോഫ്റ്റ് മെറ്റീരിയലുകൾ കൊണ്ട് മൂടിയിരുന്നു, പ്രധാനമായും മുത്ത് കമ്പിളി ഉപയോഗിച്ചു.
ഡെലിവറി പ്രക്രിയയിൽ‌ സംഭവിക്കാനിടയുള്ള എല്ലാ നാശനഷ്ടങ്ങളും ഒഴിവാക്കുക. തുടർന്ന്‌ ഞങ്ങൾ‌ അതിനെ പ്ലാസ്റ്റിക്ക് പൊതിയുന്നു, പൊതിഞ്ഞ സോഫ്റ്റ് മെറ്റീരിയലുകൾ‌ കേടുകൂടാതെ ഉറപ്പുവരുത്തുക, കൂടാതെ വാട്ടർ‌പ്രൂഫ്, റസ്റ്റ് പ്രൂഫ് എന്നിവ ഒഴിവാക്കുക.
3. സ്ഥിരമായ ഫോം വർക്ക് ഉള്ള തടി കേസ്.
4. തടി കേസിന്റെ അടിയിൽ ഉറച്ച ഇരുമ്പ് ജാക്ക് ഉണ്ട്, കൈകാര്യം ചെയ്യാനും ഗതാഗതത്തിനും സൗകര്യമുണ്ട്.
