സ്റ്റീൽ ഫൈബർ ലേസർ കട്ടിംഗ് മെഷീൻ 60 മി / മിനിറ്റ്

ഉൽപ്പന്നത്തിന്റെ വിവരം

സർട്ടിഫിക്കേഷൻ: സി.ഇ.
പേയ്‌മെന്റ്, ഷിപ്പിംഗ് നിബന്ധനകൾ:
മിനിമം ഓർഡർ അളവ്: 1 സെറ്റ്
വില: ചർച്ചചെയ്യാവുന്ന
പാക്കേജിംഗ് വിശദാംശങ്ങൾ: 1 * 20 ജിപി കണ്ടെയ്നർ
ഡെലിവറി സമയം: 30 ദിവസം
പേയ്‌മെന്റ് നിബന്ധനകൾ: എൽ / സി, ഡി / എ, ടി / ടി, ഡി / പി, വെസ്റ്റേൺ യൂണിയൻ

വിശദമായ ഉൽപ്പന്ന വിവരണം

അപ്ലിക്കേഷൻ ::	എല്ലാ മെറ്റൽ മെറ്റീരിയലും	കട്ടി കുറയ്ക്കൽ:	എസ്എസ് 12 എംഎം വരെ, എംഎസ് 22 സെന്റിമീറ്റർ വരെ
ലേസർ തരം ::	ഇറക്കുമതി ചെയ്ത യഥാർത്ഥ ഫൈബർ ലേസർ	ഉത്പന്നത്തിന്റെ പേര്:	സ്റ്റീൽ ഫൈബർ ലേസർ കട്ടിംഗ് മെഷീൻ 60 മി / മി
Min.line വീതി:	0.1 മിമി	സോഫ്റ്റ്വെയർ നിയന്ത്രിക്കുക ::	സൈപ്‌കട്ട്
ഗ്രാഫിക് ഫോർമാറ്റ് പിന്തുണയ്ക്കുന്നു ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	ബ്രാൻഡ് നാമം ::	തായ് ലേസർ
കൃത്യത ആവർത്തിക്കുന്നു ::	+/- 0.03 മിമി	ഓപ്പറേറ്റിങ് താപനില::	0 ° C-45 ° C.
കൂളിംഗ് മോഡ്:	വാട്ടർ കൂളിംഗ്	ലേസർ ഉറവിടം:	IPG / Nlight / Raycus / Max
വോൾട്ടേജ്::	AC380V ± 10% 50HZ (60HZ)	കട്ടിംഗ് ഏരിയ:	3000x1500 മിമി, 4000 * 2000 മിമി ഇച്ഛാനുസൃതമാക്കി

ഫൈബർ ലേസർ മെഷീന്റെ പ്രയോജനം

1) മികച്ച ബീം ഗുണനിലവാരം: ചെറിയ ഫോക്കസ് വ്യാസവും ഉയർന്ന പ്രവർത്തനക്ഷമതയും, ഉയർന്ന നിലവാരവും.
2) ഉയർന്ന കട്ടിംഗ് വേഗത: കട്ടിംഗ് വേഗത മിനിറ്റിന് 60 മി
3) സ്ഥിരതയുള്ള ഓട്ടം: മുൻനിര ലോക ഇറക്കുമതി ഫൈബർ ലേസറുകൾ സ്വീകരിക്കുന്നത്, സ്ഥിരതയുള്ള പ്രകടനം, പ്രധാന ഭാഗങ്ങൾക്ക് കഴിയും
100,000 മണിക്കൂറിൽ എത്തുക;
4) ഫോട്ടോ ഇലക്ട്രിക് പരിവർത്തനത്തിനുള്ള ഉയർന്ന ദക്ഷത: CO2 ലേസർ കട്ടിംഗ് മെഷീനുമായി താരതമ്യപ്പെടുത്തുക,
ഫൈബർ ലേസർ കട്ടിംഗ് മെഷീന് മൂന്ന് മടങ്ങ് ഫോട്ടോ ഇലക്ട്രിക് പരിവർത്തന കാര്യക്ഷമതയുണ്ട്
5) കുറഞ്ഞ ചെലവും കുറഞ്ഞ പരിപാലനവും: energy ർജ്ജം ലാഭിക്കുകയും പരിസ്ഥിതിയെ സംരക്ഷിക്കുകയും ചെയ്യുക. ഫോട്ടോ ഇലക്ട്രിക് പരിവർത്തന നിരക്ക്
25-30% വരെ. കുറഞ്ഞ വൈദ്യുത വൈദ്യുതി ഉപഭോഗം, ഇത് പരമ്പരാഗത CO2 ലേസറിന്റെ 20% -30% മാത്രമാണ്
കട്ടിംഗ് മെഷീൻ. ഫൈബർ ലൈൻ ട്രാൻസ്മിഷൻ ആവശ്യമില്ല ലെൻസ് പ്രതിഫലിപ്പിക്കുക, പരിപാലന ചെലവ് ലാഭിക്കുക;
6) എളുപ്പമുള്ള പ്രവർത്തനം: ഫൈബർ ലൈൻ ട്രാൻസ്മിഷൻ, ഒപ്റ്റിക്കൽ പാത്തിന്റെ ക്രമീകരണം ഇല്ല;
7) സൂപ്പർ ഫ്ലെക്സിബിൾ ഒപ്റ്റിക്കൽ ഇഫക്റ്റുകൾ: കോം‌പാക്റ്റ് ഡിസൈൻ, വഴക്കമുള്ള നിർമ്മാണ ആവശ്യകതകൾ.

സവിശേഷതയും സ്വത്തും

1. ഉയർന്ന കട്ടിംഗ് വേഗത, ഉയർന്ന ദക്ഷത, സുരക്ഷ, സ്ഥിരത എന്നിവ ഉപയോഗിച്ച് യന്ത്രം മികച്ച പ്രകടനം ആസ്വദിക്കുന്നു.
2. ലേസർ സ്പോട്ട് നല്ല നിലവാരം പുലർത്തുന്നു. യന്ത്രം ചെറുതായി വളച്ചൊടിക്കുന്നു. കൂടാതെ, മെറ്റീരിയലിന് മിനുസമാർന്നതും മനോഹരവുമായ രൂപം ഉണ്ടാകും.
3. ടെമ്പറിംഗ് ചികിത്സയ്ക്ക് ശേഷം, ഉയർന്ന കാഠിന്യമുള്ള ഫ്രെയിം ഉയർന്ന വൈബ്രേഷൻ ആഗിരണം ചെയ്ത പ്രകടനമാണ്. ഗാൻ‌ട്രി ഘടനയുള്ള ഫ്രെയിം വലിയ സി‌എൻ‌സി ഗാൻ‌ട്രി മാച്ചിംഗ് സെന്ററിൽ‌ ഒരു ഘട്ടമായി പ്രോസസ്സ് ചെയ്യുന്നു. ഒപ്റ്റിമൈസ് ചെയ്ത ഘടന ഉപയോഗിച്ച്, യന്ത്രം സ്ഥിരതയും ഉയർന്ന കൃത്യതയും ആസ്വദിക്കുന്നു, അത് 0.01 മിമി / മീറ്ററിനുള്ളിൽ നിയന്ത്രിക്കാൻ കഴിയും.
4. ഇറക്കുമതി ചെയ്ത സെർവോ മോട്ടോർ, പ്ലാനറ്ററി റിഡ്യൂസർ, അത്യാധുനിക ദിശ ഡ്രൈവ് സംവിധാനം എന്നിവ സ്ഥിരതയും കൃത്യതയും ഉറപ്പാക്കുന്നു.
5. നിരവധി പ്രായോഗിക പ്രവർത്തനങ്ങളുള്ള അവബോധജന്യ എച്ച്എംഐ പ്രവർത്തിക്കാൻ എളുപ്പമാണ്.
6. ഇറക്കുമതി ചെയ്ത ബെവൽ ഗിയർ, ഹെലിക്കൽ റാക്ക്, ലീനിയർ ഗൈഡ് റെയിൽ എന്നിവ വളരെ കൃത്യമായ പ്രവർത്തന ദിശ ഉറപ്പാക്കുന്നു.
7. സ്വയമേവയുള്ള ഉയരവും ആന്റി-കൂട്ടിയിടി സംവിധാനവും ഒരു നിശ്ചിത അകലത്തിൽ മുറിക്കുന്നതിന് ശരിയായ ഉയരത്തിൽ ഹെർമെറ്റിക് കട്ടിംഗ് ഹെഡ് യാന്ത്രികമായി ക്രമീകരിക്കുന്നു.
8. മെഷീന്റെ വൈദ്യുതി വിതരണം ഓട്ടോമാറ്റിക് സുരക്ഷാ പരിരക്ഷയോടെ രൂപകൽപ്പന ചെയ്‌തിരിക്കുന്നു, കൂടാതെ തെറ്റ് അലാറം അവതരിപ്പിക്കുന്നു.

സവിശേഷത

ലേസർ ഉറവിട മീഡിയം	നാര്
കട്ടിംഗ് ശ്രേണി (L * W)	3000 എംഎം × 15000 എംഎം
ഇസെഡ് ആക്സിൽ സ്ട്രോക്ക്	250 എംഎം
പരമാവധി. പൊസിഷനിംഗ് വേഗത	120 മീ / മിനിറ്റ്
എക്സ്, വൈ ആക്സിൽ മാക്സ്. വേഗത വർദ്ധിപ്പിക്കുക	1.0 ജി
കൂളിംഗ് ഫോം	വെള്ളം തണുപ്പിക്കൽ
ലേസർ തരംഗദൈർഘ്യം	1070nm
ലേസർ ഉറവിടത്തിന്റെ power ട്ട്‌പുട്ട് പവർ	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (ഓപ്ഷണൽ)
മി. കട്ടിംഗ് വിടവ്	0.1 മിമി
X, Y, Z ആക്സിലുകളുടെ സ്ഥാന നിർണ്ണയ കൃത്യത	± 0.03 മി.മീ.
X, Y, Z ആക്സിലുകളുടെ ആവർത്തിച്ചുള്ള സ്ഥാന കൃത്യത	± 0.01 മിമി
കട്ടിംഗ് മെറ്റീരിയലിന്റെ കനം (മെറ്റീരിയൽ അനുസരിച്ച്)	0.2 - 25 എംഎം
ഡ്രൈവർ മോഡൽ	ഇറക്കുമതി ചെയ്ത സെർവോ മോട്ടോർ
വൈദ്യുതി ആവശ്യകത	380 വി, 50/60 ഹെർട്സ്
പ്രവർത്തന താപനില	0-45
തുടർച്ചയായ ജോലി സമയം	24 മണിക്കൂർ
യന്ത്ര ഭാരം	ഏകദേശം 12000 കിലോ
വൈദ്യുതി വിതരണത്തിന്റെ ആകെ പരിരക്ഷണ നില	IP54

കട്ടിംഗ് മെറ്റീരിയലുകൾ

കോപ്പർ, അലുമിനിയം, ഈ ഉയർന്ന പ്രതിഫലന വസ്തുക്കൾ, ടങ്സ്റ്റൺ തുടങ്ങിയ എല്ലാത്തരം നോൺ-ഫെറസ് ലോഹങ്ങളും ഫൈബർ ലേസറിന് മുറിക്കാൻ കഴിയും, സ്റ്റെയിൻലെസ് സ്റ്റീൽ, കാർബൺ സ്റ്റീൽ, മാംഗനീസ് സ്റ്റീൽ, ഗാൽവാനൈസ്ഡ് ഷീറ്റ്, അലുമിനിയം പ്ലാറ്റ്ഫോം ഗോൾഡ് അലോയ് പ്ലേറ്റ്, മറ്റ് അപൂർവ ലോഹങ്ങൾ.

ആപ്ലിക്കേഷൻ വ്യവസായം

ഫൈബർ ലേസർ കട്ടിംഗ് മെഷീൻ എയ്‌റോസ്‌പേസ്, ഏവിയേഷൻ, ഇലക്ട്രോണിക്സ്, എലിവേറ്ററുകൾ, മെഡിക്കൽ ഉപകരണങ്ങൾ, അടുക്കള ഇലക്ട്രിക്കൽ, ഓട്ടോ പാർട്സ്, ഇലക്ട്രിക്കൽ ഉപകരണങ്ങൾ, ഗോൾഡ് പ്ലേറ്റഡ് ചേസിസ് കാബിനറ്റുകൾ, മെക്കാനിക്കൽ ഉപകരണങ്ങൾ, ലൈറ്റിംഗ് ഹാർഡ്‌വെയർ, പരസ്യ ചിഹ്നങ്ങൾ, പ്രദർശന ഉപകരണങ്ങൾ, എല്ലാത്തരം ഉപയോഗിക്കും മെറ്റൽ ഉൽപ്പന്നങ്ങൾ, ഷീറ്റ് മെറ്റൽ കട്ടിംഗ് പ്രോസസ്സിംഗ്, മറ്റ് വ്യവസായങ്ങൾ.

വിശദമായ ചിത്രങ്ങൾ

	പേര്:മെഷീൻ ബോഡിയും അനുബന്ധ ഉപകരണങ്ങളും a.600 ചൂട് ചികിത്സ, അടുപ്പത്തുവെച്ചു 24 മണിക്കൂർ തണുപ്പിക്കൽ, കൃത്യമായ CO2 പരിരക്ഷണ വെൽഡിംഗ്, വികലമാക്കാതെ 20 വർഷത്തെ ഉപയോഗം ഉറപ്പാക്കാൻ. b. സിൻക്രണസ് എക്സ് / വൈ / ഇസെഡ് അക്ഷങ്ങൾ: ഇസഡ്-ആക്സിസിന് 150 എംഎം പ്രവർത്തിപ്പിക്കാൻ കഴിയും, ഇത് പലതരം മെറ്റൽ ഷീറ്റുകൾ മുറിക്കാൻ അനുയോജ്യമാണ്. c. ഉയർന്ന നിലവാരം അതിന്റെ മോടിയും എളുപ്പത്തിലുള്ള പരിപാലനവും ഉറപ്പുനൽകുന്നു.
പേര്:എസി സെർവോ മോട്ടോർ & ഡ്രൈവർ അത്യാധുനിക പ്ലാനറ്ററി റിഡ്യൂസറിനൊപ്പം ഇറക്കുമതി ചെയ്ത സെർവോ മോട്ടോറും (രണ്ട് സെർവോ മോട്ടോറുകൾ പ്രവർത്തിപ്പിക്കുന്ന വൈ-ആക്സിസ്) സ്ഥിരവും കൃത്യവും വിശ്വസനീയവുമായ ഡ്രൈവ് ഉറപ്പാക്കുന്നു.
	പേര്:കൃത്യമായ ലീനിയർ ഗൈഡുകൾ നൂതന കട്ടിംഗ് സിസ്റ്റം, ലേസർ പവർ, സെർവോ മൂവ്മെന്റ് എന്നിവ പരസ്പരം യോജിക്കുന്നു, ഉയർന്ന പ്രോസസ്സിംഗ് വേഗതയും കൃത്യതയും ഉറപ്പാക്കുന്നതിന് ഇറക്കുമതി ചെയ്ത ഉയർന്ന കൃത്യതയുള്ള ഗിയറും റാക്ക് ഡ്രൈവ് സിസ്റ്റവും കൈമാറ്റം ചെയ്യാവുന്ന ഇരട്ട വർക്ക് ടേബിളും ..
പേര്:തല മുറിക്കുന്നു കോൺടാക്റ്റ്ലെസ് കട്ടിംഗ് ഹെഡിന് ഓട്ടോ ഉയരം ട്രാക്കിംഗ്, ആന്റി-കൂട്ടിയിടി എന്നിവയുടെ പ്രവർത്തനം ഉണ്ട്, ഇത് ഒരേ output ട്ട്പുട്ട് പവറിൽ കട്ടിംഗ് വേഗത, സുഗമത, കട്ടിംഗ് കൃത്യത എന്നിവ വളരെയധികം മെച്ചപ്പെടുത്തുന്നു. ഒറ്റവാക്കിൽ പറഞ്ഞാൽ, കട്ടിംഗ് കാര്യക്ഷമത വർദ്ധിപ്പിക്കാൻ കഴിയും.
	പേര്:ലേസർ ഉറവിടം വേഗത, ഉയർന്ന കൃത്യത കട്ടിംഗ് ലൈൻ, മിനുസമാർന്ന കട്ടിംഗ് എഡ്ജ്

പേര്:മെഷീൻ ബോഡിയും അനുബന്ധ ഉപകരണങ്ങളും

a.600 ചൂട് ചികിത്സ, അടുപ്പത്തുവെച്ചു 24 മണിക്കൂർ തണുപ്പിക്കൽ, കൃത്യമായ CO2 പരിരക്ഷണ വെൽഡിംഗ്, വികലമാക്കാതെ 20 വർഷത്തെ ഉപയോഗം ഉറപ്പാക്കാൻ.
b. സിൻക്രണസ് എക്സ് / വൈ / ഇസെഡ് അക്ഷങ്ങൾ: ഇസഡ്-ആക്സിസിന് 150 എംഎം പ്രവർത്തിപ്പിക്കാൻ കഴിയും, ഇത് പലതരം മെറ്റൽ ഷീറ്റുകൾ മുറിക്കാൻ അനുയോജ്യമാണ്.
c. ഉയർന്ന നിലവാരം അതിന്റെ മോടിയും എളുപ്പത്തിലുള്ള പരിപാലനവും ഉറപ്പുനൽകുന്നു.

പേര്:എസി സെർവോ മോട്ടോർ & ഡ്രൈവർ

അത്യാധുനിക പ്ലാനറ്ററി റിഡ്യൂസറിനൊപ്പം ഇറക്കുമതി ചെയ്ത സെർവോ മോട്ടോറും (രണ്ട് സെർവോ മോട്ടോറുകൾ പ്രവർത്തിപ്പിക്കുന്ന വൈ-ആക്സിസ്) സ്ഥിരവും കൃത്യവും വിശ്വസനീയവുമായ ഡ്രൈവ് ഉറപ്പാക്കുന്നു.

പേര്:കൃത്യമായ ലീനിയർ ഗൈഡുകൾ

നൂതന കട്ടിംഗ് സിസ്റ്റം, ലേസർ പവർ, സെർവോ മൂവ്മെന്റ് എന്നിവ പരസ്പരം യോജിക്കുന്നു, ഉയർന്ന പ്രോസസ്സിംഗ് വേഗതയും കൃത്യതയും ഉറപ്പാക്കുന്നതിന് ഇറക്കുമതി ചെയ്ത ഉയർന്ന കൃത്യതയുള്ള ഗിയറും റാക്ക് ഡ്രൈവ് സിസ്റ്റവും കൈമാറ്റം ചെയ്യാവുന്ന ഇരട്ട വർക്ക് ടേബിളും ..

പേര്:തല മുറിക്കുന്നു

കോൺടാക്റ്റ്ലെസ് കട്ടിംഗ് ഹെഡിന് ഓട്ടോ ഉയരം ട്രാക്കിംഗ്, ആന്റി-കൂട്ടിയിടി എന്നിവയുടെ പ്രവർത്തനം ഉണ്ട്, ഇത് ഒരേ output ട്ട്പുട്ട് പവറിൽ കട്ടിംഗ് വേഗത, സുഗമത, കട്ടിംഗ് കൃത്യത എന്നിവ വളരെയധികം മെച്ചപ്പെടുത്തുന്നു. ഒറ്റവാക്കിൽ പറഞ്ഞാൽ, കട്ടിംഗ് കാര്യക്ഷമത വർദ്ധിപ്പിക്കാൻ കഴിയും.

പേര്:ലേസർ ഉറവിടം

വേഗത, ഉയർന്ന കൃത്യത കട്ടിംഗ് ലൈൻ, മിനുസമാർന്ന കട്ടിംഗ് എഡ്ജ്

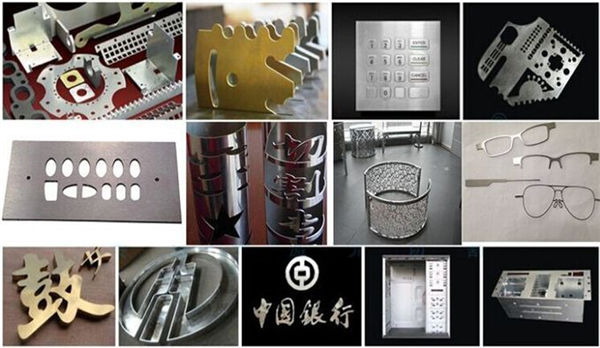

കട്ടിംഗ് സാമ്പിളുകൾ

പരിശീലനം

വിൽപ്പനാനന്തര സേവനം, പരിശീലനം മുതൽ മെഷീൻ ഇൻസ്റ്റാളേഷൻ വരെ (3 വഴികൾ):
1. ഇൻസ്റ്റാളേഷൻ, ഓപ്പറേഷൻ, മെയിന്റനൻസ്, ട്രബിൾ-ഷൂട്ടിംഗ്, ഇ-മെയിൽ, ഫാക്സ്, ടെലിഫോൺ / വാട്ട്‌സ്ആപ്പ് / സ്കൈപ്പ് // എന്നിവ വാഗ്ദാനം ചെയ്യുന്ന സാങ്കേതിക ഗൈഡ്, വീഡിയോ, ഉപയോക്താവിന്റെ മാനുവൽ എന്നിവ ഇംഗ്ലീഷിൽ പരിശീലിപ്പിക്കുക. ഇൻസ്റ്റാളേഷൻ, ഉപയോഗിക്കുന്നതോ ക്രമീകരിക്കുന്നതോ ആയ ചില പ്രശ്നങ്ങൾ.
2. നിങ്ങളുടെ കമ്പനിക്ക് സാങ്കേതിക വിദഗ്ധരെ ഞങ്ങളുടെ ഫാക്ടറിയിൽ എത്തിച്ച് ഉപകരണങ്ങളെയും ഓപ്പറേറ്റിങ് അവശ്യവസ്തുക്കളെയും കുറിച്ച് അറിയാൻ കഴിയും, 3-5 ദിവസം മതിയായ പരിശീലന സമയം, പരിശീലന ഉള്ളടക്കം ഇപ്രകാരമാണ്:
a) സാധാരണ ഡ്രോയിംഗ് സോഫ്റ്റ്വെയർ പരിശീലനം;
b) പരിശീലന നടപടിക്രമങ്ങൾ മെഷീൻ ഓൺ, ഓഫ്;
സി) നിയന്ത്രണ പാനലിന്റെയും സോഫ്റ്റ്വെയർ പാരാമീറ്ററുകളുടെയും പ്രാധാന്യം, പാരാമീറ്ററുകൾ ശ്രേണിയുടെ ക്രമീകരണം
d) യന്ത്രത്തിന്റെ അടിസ്ഥാന ശുചീകരണവും പരിപാലനവും;
e) സാധാരണ ഹാർഡ്‌വെയർ ട്രബിൾഷൂട്ടിംഗ്;
f) പ്രവർത്തനത്തിന്റെ ജാഗ്രത.
3. ഡോർ-ടു-ഡോർ ഇൻസ്ട്രക്ഷൻ പരിശീലന സേവനം. വിസ, യാത്രാ ചെലവ്, താമസം എന്നിവ ഉപഭോക്താവിന്റെ ചിലവിൽ ആയിരിക്കും. പരിശീലന കാലയളവിൽ ഞങ്ങളുടെ രണ്ട് എഞ്ചിനീയർമാർക്കും ഒരു വിവർത്തകൻ ക്രമീകരിക്കുന്നതാണ് നല്ലത്. പരിശീലന സമയം: 3-5 ദിവസം.

വാറന്റി

a) .1 മുഴുവൻ മെഷീനിനുമുള്ള വർഷം (മനുഷ്യനിർമിത നാശനഷ്ടങ്ങൾ ചർച്ചചെയ്യുന്നു.).
b) .ലേസർ ഉറവിടം 2 വർഷത്തെ വാറന്റി
സി) .ജീവിതം പരിപാലിക്കുന്നതും സ്പെയർ പാർട്സ് വിതരണവും
d) .ഓപറേഷൻ സ്റ്റാഫുകൾക്ക് സ training ജന്യ പരിശീലനം. (എഞ്ചിനീയർക്ക് വിദേശത്തേക്ക് പോകാം എന്നത് ചർച്ചകളാണ്.)
