ഗാൽവാനൈസ്ഡ് ഷീറ്റ് ലേസർ കട്ടിംഗ് മെഷീൻ-അദ്വിതീയ ഫ്യൂംസ് എക്‌സ്‌ഹോസ്റ്റിംഗ് സിസ്റ്റം

ഗാൽവാനൈസ്ഡ് ഷീറ്റ് ലേസർ കട്ടിംഗ് മെഷീൻ-അദ്വിതീയ ഫ്യൂംസ് എക്‌സ്‌ഹോസ്റ്റിംഗ് സിസ്റ്റം

ഉൽപ്പന്നത്തിന്റെ വിവരം

സർട്ടിഫിക്കേഷൻ: സി.ഇ.
പേയ്‌മെന്റ്, ഷിപ്പിംഗ് നിബന്ധനകൾ:
മിനിമം ഓർഡർ അളവ്: 1 സെറ്റ്
വില: ചർച്ചചെയ്യാവുന്ന
പാക്കേജിംഗ് വിശദാംശങ്ങൾ: 1 * 20 ജിപി കണ്ടെയ്നർ
ഡെലിവറി സമയം: 30 ദിവസം
പേയ്‌മെന്റ് നിബന്ധനകൾ: എൽ / സി, ഡി / എ, ടി / ടി, ഡി / പി, വെസ്റ്റേൺ യൂണിയൻ

വിശദമായ ഉൽപ്പന്ന വിവരണം

അപ്ലിക്കേഷൻ ::എല്ലാ മെറ്റൽ മെറ്റീരിയലുംകട്ടി കുറയ്ക്കൽ:20 മില്ലീമീറ്റർ വരെ ഗാൽവാനൈസ്ഡ് ഷീറ്റ്
ലേസർ തരം ::നാര്CNC അല്ലെങ്കിൽ അല്ല ::അതെ
കൂളിംഗ് മോഡ് ::വാട്ടർ കൂളിംഗ്സോഫ്റ്റ്വെയർ നിയന്ത്രിക്കുക ::സൈപ്‌കട്ട്
ഗ്രാഫിക് ഫോർമാറ്റ് പിന്തുണയ്ക്കുന്നു ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTഉത്ഭവ സ്ഥലം::ചൈന
മോഡൽ നമ്പർ::TY-4020JBവിൽപ്പനാനന്തര സേവനം നൽകി ::വിദേശത്ത് സേവന യന്ത്രങ്ങളിൽ എഞ്ചിനീയർമാർ ലഭ്യമാണ്
കൃത്യത ആവർത്തിക്കുന്നു ::+ -0.03 മിമിഓപ്പറേറ്റിങ് താപനില::0 ° C-45 ° C.
പ്രവർത്തിക്കുന്ന ഈർപ്പം ::5%-95%ലേസർ ഉറവിടം:ചൈനീസ് അല്ലെങ്കിൽ ഇറക്കുമതി
വോൾട്ടേജ്::AC380V ± 10% 50HZ (60HZ)കട്ടിംഗ് ഏരിയ:3000 * 1500 മിമി

ഫൈബർ ലേസർ മെഷീന്റെ പ്രയോജനം

1. പരമ്പരാഗത ലേസറുമായി താരതമ്യപ്പെടുത്തുക, ഫൈബർ ലേസർ കൂടുതൽ പരിസ്ഥിതി സംരക്ഷണമാണ്:



2. വളരെ കുറഞ്ഞ consumption ർജ്ജ ഉപഭോഗം: ഫൈബർ ലേസറിന്റെ ഫോട്ടോ ഇലക്ട്രിക് പരിവർത്തന കാര്യക്ഷമത പരമ്പരാഗത ലേസറിനേക്കാൾ 15 മടങ്ങ് കൂടുതലാണ്.
3. ഉയർന്ന ലേസർ സ്പോട്ട് ഗുണമേന്മ: സിംഗിൾ-മൊഡ്യൂൾ ലേസർ ഉറവിടം



4. കുറഞ്ഞ ഉപഭോഗം: വൈദ്യുത ഉപഭോഗം മണിക്കൂറിൽ 7 കിലോവാട്ടിന് താഴെയാണ്.



എന്തുകൊണ്ട് ഞങ്ങളെ തിരഞ്ഞെടുക്കുക

മെഷീൻ ബോഡി:
1. രൂപഭേദം കൂടാതെ 20 വർഷത്തെ ഉപയോഗം ഉറപ്പാക്കാൻ 8 എംഎം സ്റ്റീൽ ഘടന, 600 ℃ ചൂട് ചികിത്സ, കൃത്യമായ വെൽഡിംഗ് എന്നിവയുള്ള ഞങ്ങളുടെ മെഷീൻ ബോഡി.
2. മഗ്നീഷ്യം അലോയ് കാസ്റ്റിംഗുള്ള ഗാൻട്രി, രൂപഭേദം കൂടാതെ ശക്തമായ സ്ഥിരത, വേഗത്തിലുള്ള ചലനം.
3. മെഷീൻ ബോഡിയുടെ ഇരുവശത്തും ഉയർന്ന ദക്ഷതയുള്ള സോണിംഗ് പുകവലി സംവിധാനം, ശക്തമായ സെഗ്മെന്റഡ് പൊടി, പുകവലി ശേഖരണം എന്നിവ ഇത് തൊഴിലാളികൾക്ക് ദോഷം കുറയ്ക്കും.
4. ഇറക്കുമതി ചെയ്ത കൃത്യത ഫ്ലേഞ്ച് റിഡ്യൂസറും സെർവോ മോട്ടോറും, വേഗത്തിൽ പ്രവർത്തിക്കുന്ന വേഗത.
5. മെഷീൻ ബെഡിൽ 70 ബ്ലേഡുകളും 6 സ്ലൈഡ് ബാറുകളും, മെഷീൻ മുന്നറിയിപ്പ് കുറയ്ക്കുന്നതിന് ക്ലോസ് ബ്ലേഡുകളും, ഷീറ്റുകൾ എളുപ്പത്തിൽ അപ്‌ലോഡ് ചെയ്യാനും ഡ download ൺലോഡ് ചെയ്യാനും സിലിണ്ടറുകളിൽ പ്രവർത്തിക്കുന്ന സ്ലൈഡ് ബാറുകൾ.
6. ഫ്ലെക്സിബിൾ ലോഡിംഗ് ബോക്സ് മുന്നിലും ഇരുവശത്തും മെഷീൻ വർക്കിംഗ് അവസ്ഥയ്ക്ക് ബോധ്യപ്പെടുത്തുന്നതാണ്.

സവിശേഷത

ലേസർ ഉറവിടംIPG / Raycus / Max
മെഷീൻ ബോഡിഗാൻട്രി ഘടന
പ്രവർത്തന യാത്രതീറ്റ ഉപകരണമുള്ള ഉയർന്ന കൃത്യത ബോൾ സ്ക്രൂ സംഖ്യാ നിയന്ത്രണ പട്ടിക
പരമാവധി പ്രവർത്തന വേഗത80 മി / മി
എക്സ് / വൈ ലൊക്കേഷൻ കൃത്യത0.03 മിമി / മീ
വൈദ്യുതി വിതരണം380V 50Hz / 60Hz
എക്സ് / വൈ ആവർത്തിച്ചുള്ള സ്ഥാന കൃത്യത± 0.03 മിമി
താപനില പ്രവർത്തിക്കുന്നു0 ° C-45 ° C.
പരമാവധി ത്വരിതപ്പെടുത്തൽ1.0 ജി
മെഷീൻ മൊത്തം പവർ<16KVA
അപ്ലൈഡ് മെറ്റീരിയലുകൾനേർത്ത മിതമായ ഉരുക്ക്, സ്റ്റെയിൻലെസ് സ്റ്റീൽ, മറ്റ് തരത്തിലുള്ള ലോഹ ഷീറ്റുകൾ
കട്ടിംഗ് ഏരിയ3000 മിമി * 1500 എംഎം / 4000 എംഎം * 2000 എംഎം / 6000 എംഎം * 2000 എംഎം
ആകെ ഭാരം7500 കെ.ജി.എസ്

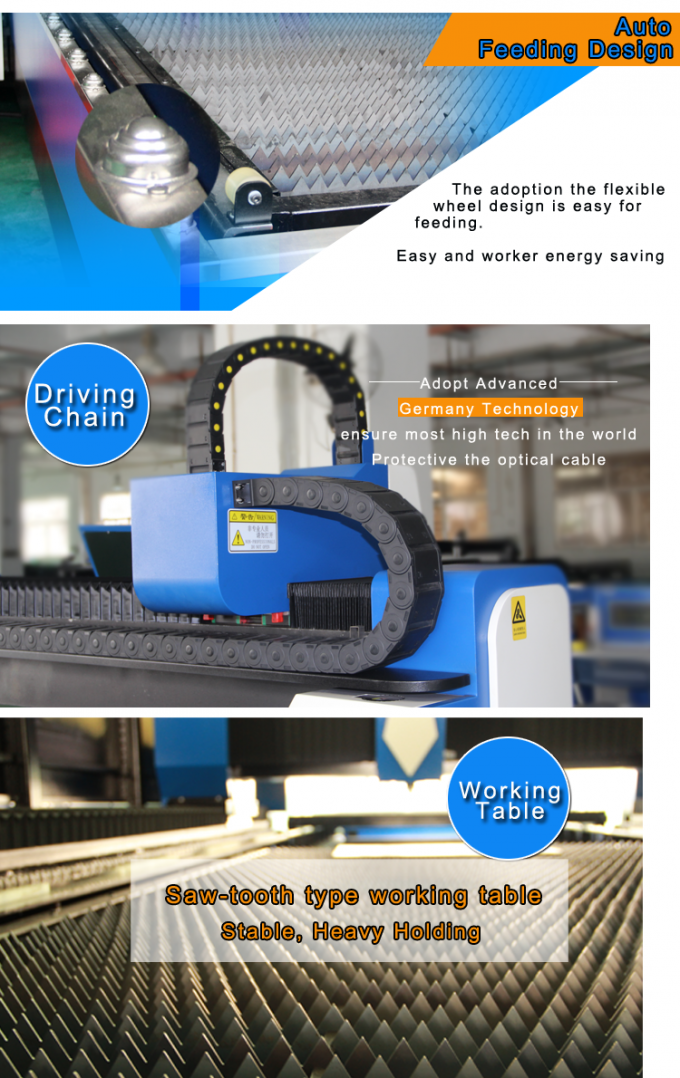

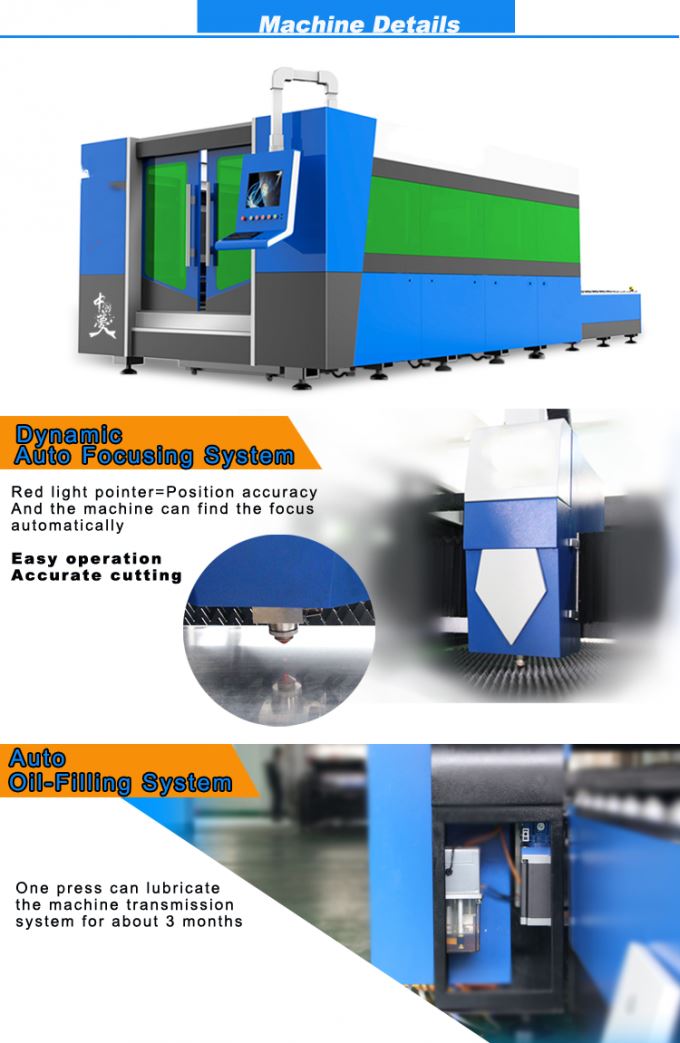

വിശദമായ ചിത്രങ്ങൾ





പേര്:മെഷീൻ ബോഡിയും അനുബന്ധ ഉപകരണങ്ങളും

a.600 ചൂട് ചികിത്സ, അടുപ്പത്തുവെച്ചു 24 മണിക്കൂർ തണുപ്പിക്കൽ, കൃത്യമായ CO2 പരിരക്ഷണ വെൽഡിംഗ്, വികലമാക്കാതെ 20 വർഷത്തെ ഉപയോഗം ഉറപ്പാക്കാൻ.
b. സിൻക്രണസ് എക്സ് / വൈ / ഇസെഡ് അക്ഷങ്ങൾ: ഇസഡ്-ആക്സിസിന് 150 എംഎം പ്രവർത്തിപ്പിക്കാൻ കഴിയും, ഇത് പലതരം മെറ്റൽ ഷീറ്റുകൾ മുറിക്കാൻ അനുയോജ്യമാണ്.
c. ഉയർന്ന നിലവാരം അതിന്റെ മോടിയും എളുപ്പത്തിലുള്ള പരിപാലനവും ഉറപ്പുനൽകുന്നു.

പേര്:എസി സെർവോ മോട്ടോർ & ഡ്രൈവർ

അത്യാധുനിക പ്ലാനറ്ററി റിഡ്യൂസറിനൊപ്പം ഇറക്കുമതി ചെയ്ത സെർവോ മോട്ടോറും (രണ്ട് സെർവോ മോട്ടോറുകൾ പ്രവർത്തിപ്പിക്കുന്ന വൈ-ആക്സിസ്) സ്ഥിരവും കൃത്യവും വിശ്വസനീയവുമായ ഡ്രൈവ് ഉറപ്പാക്കുന്നു.





പേര്:കൃത്യമായ ലീനിയർ ഗൈഡുകൾ

നൂതന കട്ടിംഗ് സിസ്റ്റം, ലേസർ പവർ, സെർവോ മൂവ്മെന്റ് എന്നിവ പരസ്പരം യോജിക്കുന്നു, ഉയർന്ന പ്രോസസ്സിംഗ് വേഗതയും കൃത്യതയും ഉറപ്പാക്കുന്നതിന് ഇറക്കുമതി ചെയ്ത ഉയർന്ന കൃത്യതയുള്ള ഗിയറും റാക്ക് ഡ്രൈവ് സിസ്റ്റവും കൈമാറ്റം ചെയ്യാവുന്ന ഇരട്ട വർക്ക് ടേബിളും ..

പേര്:തല മുറിക്കുന്നു



കോൺടാക്റ്റ്ലെസ് കട്ടിംഗ് ഹെഡിന് ഓട്ടോ ഉയരം ട്രാക്കിംഗ്, ആന്റി-കൂട്ടിയിടി എന്നിവയുടെ പ്രവർത്തനം ഉണ്ട്, ഇത് ഒരേ output ട്ട്പുട്ട് പവറിൽ കട്ടിംഗ് വേഗത, സുഗമത, കട്ടിംഗ് കൃത്യത എന്നിവ വളരെയധികം മെച്ചപ്പെടുത്തുന്നു. ഒറ്റവാക്കിൽ പറഞ്ഞാൽ, കട്ടിംഗ് കാര്യക്ഷമത വർദ്ധിപ്പിക്കാൻ കഴിയും.





പേര്:ലേസർ ഉറവിടം

വേഗത, ഉയർന്ന കൃത്യത കട്ടിംഗ് ലൈൻ, മിനുസമാർന്ന കട്ടിംഗ് എഡ്ജ്

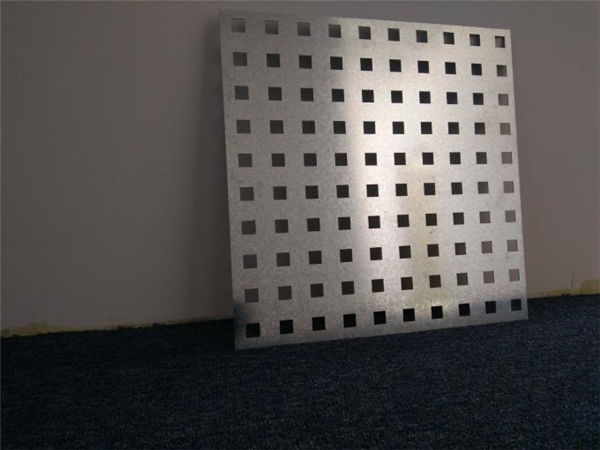

കട്ടിംഗ് സാമ്പിളുകൾ

പരിശീലനം

കരാർ ഒപ്പിട്ട ശേഷം, നിങ്ങളുടെ കമ്പനിക്ക് സാങ്കേതിക വിദഗ്ധരെ ഞങ്ങളുടെ ഫാക്ടറിയിൽ എത്തിച്ച് ഉപകരണങ്ങളെയും ഓപ്പറേറ്റിങ് അവശ്യവസ്തുക്കളെയും കുറിച്ച് അറിയാൻ കഴിയും, മതിയായ പരിശീലന സമയം 1-3 ദിവസം, പരിശീലന ഉള്ളടക്കം ഇപ്രകാരമാണ്:
a) സാധാരണ ഡ്രോയിംഗ് സോഫ്റ്റ്വെയർ പരിശീലനം;
b) പരിശീലന നടപടിക്രമങ്ങൾ മെഷീൻ ഓൺ, ഓഫ്;
സി) നിയന്ത്രണ പാനലിന്റെയും സോഫ്റ്റ്വെയർ പാരാമീറ്ററുകളുടെയും പ്രാധാന്യം, പാരാമീറ്ററുകൾ ശ്രേണിയുടെ ക്രമീകരണം;
d) യന്ത്രത്തിന്റെ അടിസ്ഥാന ശുചീകരണവും പരിപാലനവും;
e) സാധാരണ ഹാർഡ്‌വെയർ ട്രബിൾഷൂട്ടിംഗ്;
f) പ്രവർത്തനത്തിന്റെ ജാഗ്രത,

വാറന്റി

a) .1 മെറ്റൽ ഫൈബർ ലേസർ അടയാളപ്പെടുത്തൽ യന്ത്രത്തിനായുള്ള മുഴുവൻ യന്ത്രത്തിനും വർഷം. (മനുഷ്യനിർമിത നാശനഷ്ടങ്ങൾ ചർച്ചചെയ്യുന്നു.).
b) .ലേസർ ഉറവിടം 2 വർഷത്തെ വാറന്റി
സി) .ജീവിതം പരിപാലിക്കുന്നതും സ്പെയർ പാർട്സ് വിതരണവും
d) .ഓപറേഷൻ സ്റ്റാഫുകൾക്ക് സ training ജന്യ പരിശീലനം. (എഞ്ചിനീയർക്ക് വിദേശത്തേക്ക് പോകാം എന്നത് ചർച്ചകളാണ്.)
